Назначение Счетчик воды или водосчетчик ОСВХ предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения .

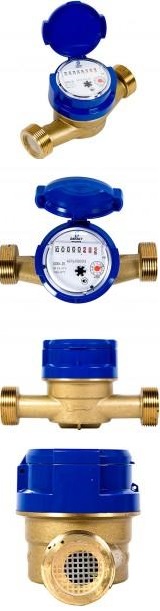

Конструкция счетчика ОСВХ Крыльчатый одноструйный счетчик. В конструкции прибора используются корундовые часовые камни, что обеспечивает высокую точность измерения на протяжении всего срока эксплуатации водомера. Для удобства считывания, счетный механизм счетчика ОСВХ вращается на 360 градусов. Для дистанционного снятия показания, поставляется в комплекте с датчиком герконовым (импульсным выходом).
Страна происхождения Россия
Фирма-изготовитель ПК Прибор/Декаст Метроник
Среда рабочая Питьевая вода по ГОСТ Р 51232 и сетевая вода по СНиП 41-02
Материал корпуса Латунь
Температура рабочей среды (наибольшая) 50С
Давление условное PN, кгс/см2 10
Присоединение Муфтовое
Длина прямолинейных участков Обеспечена комплектом присоединительных частей
Комплект поставки Счетчик холодной воды ОСВХ, штуцер с гайкой-2 шт., прокладка-2 шт., паспорт.
Межповерочный интервал 6 лет
Условия монтажа Установка в горизонтальных и вертикальных трубопроводах.
Гарантийный срок службы, лет 12
Ед. изм шт.
Технические характеристики счетчика ОСВХ Ду25, Ду32, Ду40:
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик холодной воды ОСВХ-25 метрологический класс В:
Монтажная длина, мм 160мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,07 м3/ч
Переходный расход воды, qt – 0,28 м3/ч
Номинальный(рабочий) расход воды, qn – 3,50 м3/ч
Максимальный расход воды, qmax – 7,00 м3/ч
Порог чувствительности, м3/ч - не более 0,02 м3/ч
Счетчик холодной воды ОСВХ-25 метрологический класс A:
Монтажная длина, мм 160мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,14 м3/ч
Переходный расход воды, qt – 0,35 м3/ч
Номинальный(рабочий) расход воды, qn – 3,50 м3/ч
Максимальный расход воды, qmax – 7,00 м3/ч
Порог чувствительности, м3/ч - не более 0,02 м3/ч
Счетчик холодной воды ОСВХ-32 метрологический класс В:
Монтажная длина, мм 160мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,12 м3/ч
Переходный расход воды, qt – 0,48 м3/ч
Номинальный(рабочий) расход воды, qn – 6,00 м3/ч
Максимальный расход воды, qmax – 12,00 м3/ч
Порог чувствительности, м3/ч - не более 0,03 м3/ч
Счетчик холодной воды ОСВХ-32 метрологический класс A:
Монтажная длина, мм 160мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,24 м3/ч
Переходный расход воды, qt – 0,60 м3/ч
Номинальный(рабочий) расход воды, qn – 6,00 м3/ч
Максимальный расход воды, qmax – 12,00 м3/ч
Порог чувствительности, м3/ч - не более 0,03 м3/ч
Счетчик холодной воды ОСВХ-40 метрологический класс В:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,20 м3/ч
Переходный расход воды, qt – 0,80 м3/ч
Номинальный(рабочий) расход воды, qn – 10,00 м3/ч
Максимальный расход воды, qmax – 20,00 м3/ч
Порог чувствительности, м3/ч - не более 0,05 м3/ч
Счетчик холодной воды ОСВХ-40 метрологический класс A:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,30 м3/ч
Переходный расход воды, qt – 1,00 м3/ч
Номинальный(рабочий) расход воды, qn – 10,00 м3/ч
Максимальный расход воды, qmax – 20,00 м3/ч
Порог чувствительности, м3/ч - не более 0,05 м3/ч
Купить счетчик холодной воды ОСВХ-25 Ду25, ОСВХ-32 Ду32, ОСВХ-40 Ду40 по цене производителя, Вы можете на нашем сайте, отправив заявку на электронную почту.
