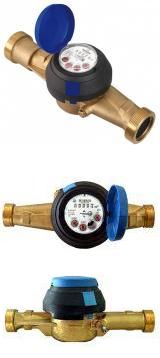

Назначение Водосчетчик крыльчатый сухоходный типа ВСХ/ВСХН предназначен для измерения объема воды на вводах в здания или в отдельные помещения. Качество воды должно соответствовать: сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82.
Особенности конструкции счетчика Счетный механизм счетчика ВСХН с роликовым и стрелочными указателями, показывающими измеренный объем в метрах кубических и его долях.
Для защиты от несанкционированного доступа к механизму счетчиков воды крыльчатых ВСХН, устанавливается пломба на регулировочный винт.
Счетчик ВСХ/ВСХН антимагнитный, защищен от воздействия магнитных полей.
Страна происхождения Россия
Фирма-изготовитель АО «Тепловодомер»
Регламентирующий документ ТУ 4213-203-18151455-2014
Материал корпуса Латунь
Среда рабочая Холодная вода
Температура рабочей среды от +5С до 50С
Давление условное PN, кгс/см2 16
Присоединение Муфтовое
Класс зашиты по ГОСТ 14254 IP54
Длина прямолинейных участков трубопровода: до прибора и после, DN 5DN/1DN
Комплект поставки Счетчик - 1шт., паспорт - 1шт. КМЧ (комплект монтажных частей) для счетчика воды ВСХ(Н) (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Условия монтажа Установка на горизонтальном участке трубопровода циферблатом вверх. Работа осуществляется в диапазоне расходов класса В, при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке счетчик работает в диапазоне расходов, соответствующих классу А.
Межповерочный интервал 6 лет
Гарантийный срок эксплуатации счетчика ВСХН – 2 года с момента реализации.
Средний срок службы - не менее 12 лет.
Ед. изм шт.
Примечание: Перед счетчиком рекомендуется установить фильтр тонкой очистки.
Эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки.
Объем воды, пролитый за месяц на объекте, не должен превышать значений для данного вида прибора учета.
Технические характеристики счетчика ВСХ/ВСХН Ду25, Ду32, Ду40:
Счетчик холодной воды муфтовый ВСХН-25 метрологический класс В:
Монтажная длина, мм 260мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,063 м3/ч
Переходный расход воды, qt – 0,1 м3/ч
Номинальный(рабочий) расход воды, qn – 3,5 м3/ч
Максимальный расход воды, qmax – 7 м3/ч
Порог чувствительности, м3/ч - 0,0105 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 88 м3
Месяц – 2640 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду25 – не более 2 кг.
Счетчик холодной воды муфтовый ВСХН-25 метрологический класс A:
Монтажная длина, мм 260мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,14 м3/ч
Переходный расход воды, qt – 0,35 м3/ч
Номинальный(рабочий) расход воды, qn – 3,5 м3/ч
Максимальный расход воды, qmax – 7 м3/ч
Порог чувствительности, м3/ч - 0,0105 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 88 м3
Месяц – 2640 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду25 – не более 2 кг
Счетчик холодной воды муфтовый ВСХН-32 метрологический класс В:
Монтажная длина, мм 260мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,1 м3/ч
Переходный расход воды, qt – 0,16 м3/ч
Номинальный(рабочий) расход воды, qn – 6 м3/ч
Максимальный расход воды, qmax – 12 м3/ч
Порог чувствительности, м3/ч - 0,018 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 150 м3
Месяц – 4500 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду32 – не более 2,2 кг.
Счетчик холодной воды муфтовый ВСХН-32 метрологический класс A:
Монтажная длина, мм 260мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,24 м3/ч
Переходный расход воды, qt – 0,6 м3/ч
Номинальный(рабочий) расход воды, qn – 6 м3/ч
Максимальный расход воды, qmax – 12 м3/ч
Порог чувствительности, м3/ч - 0,018 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 150 м3
Месяц – 4500 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду32 – не более 2,2 кг
Счетчик холодной воды муфтовый ВСХН-40 метрологический класс В:
Монтажная длина, мм 300мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,16 м3/ч
Переходный расход воды, qt – 0,26 м3/ч
Номинальный(рабочий) расход воды, qn – 10 м3/ч
Максимальный расход воды, qmax – 20 м3/ч
Порог чувствительности, м3/ч - 0,03 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 250 м3
Месяц – 7500 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду40 – не более 2,5 кг.
Счетчик холодной воды муфтовый ВСХН-40 метрологический класс A:
Монтажная длина, мм 300мм
Высота, мм 120мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,3 м3/ч
Переходный расход воды, qt – 1 м3/ч
Номинальный(рабочий) расход воды, qn – 10 м3/ч
Максимальный расход воды, qmax – 20 м3/ч
Порог чувствительности, м3/ч - 0,03 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 250 м3
Месяц – 7500 м3
Емкость счетного механизма, м3 – 99 999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХ(Н) Ду40 – не более 2,5 кг.
