ВСХН Ду40-250

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

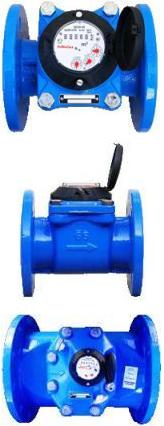

Счетчик холодной воды турбинный фланцевый ВСХН Ду40-250


Назначение  Счетчик турбинный ВСХН для холодной воды с условным диаметром DN 40; 50; 65; 80; 100; 125; 150; 200; 250 (в дальнейшем счетчик), предназначен для измерения объема питьевой воды, отвечающей требованиям по качеству изложенным в СанПиН 2.1.4.1074-01, и сетевой воды, отвечающей требованиям по качеству изложенным в СНиП 41-02-2003, и устанавливается  на трубопроводах холодной воды, на вводах в здания или в отдельных помещениях.
Условия эксплуатации  Установка водосчетчика ВСХН в затапливаемых, в холодных помещениях при температуре менее +5С, и в помещениях с влажностью более 80 % не допускается.
Особенности конструкции ВСХН  Турбинный, сухоходный счетчик. Счетчик холодной воды ВСХН-40, ВСХН-50, ВСХН-65, ВСХН-80, ВСХН-100, ВСХН-125, ВСХН-150, ВСХН-200, ВСХН-250 имеет счетный механизм с роликовым («окошечком») и стрелочным индикатором, показывает измеренный объем в метрах кубических (м3) и его долях.

Для дистанционного снятия показания, поставляется в комплекте с датчиком герконовым (импульсным выходом).
Водомер ВСХН защищен от воздействия магнитных полей.
Страна происхождения  Польша
Фирма-изготовитель  APATOR PoWoGaz S.A.,
Материал корпуса  Чугун
Среда рабочая  Холодная вода
Температура рабочей среды (наибольшая)  50С
Давление условное PN, кгс/см2  16
Присоединение  Фланцевое по ГОСТ 12815-80
Длина прямолинейных участков трубопровода: до прибора и после, DN  3DN/1DN
Комплект поставки  Счетчик - 1шт., паспорт - 1шт.
Условия монтажа  Установка в горизонтальном и вертикальном (только на восходящем потоке) положении.
Межповерочный интервал  6 лет

Средний срок службы  Не менее 12 лет
Гарантийный срок эксплуатации счетчика ВСХН – 24 месяца с момента реализации.
Степень защиты счетчика ВСХН - IP 54 (по заказу IP 68)
Ед. изм шт.


Технические характеристики счетчика ВСХН фланцевое исполнение:

Счетчик холодной воды фланцевый ВСХН-40 метрологический класс В:

Монтажная длина, мм  200мм

Высота, мм  177мм
Ширина, мм  150мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч
Переходный расход воды, qt – 0,9 м3/ч
Номинальный(рабочий) расход воды, qn – 30 м3/ч
Максимальный расход воды, qmax – 60 м3/ч
Порог чувствительности, м3/ч - не более 0,15 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 750 м3
Месяц – 22500 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 40 Ду40 – не более 7,9 кг.

Счетчик холодной воды фланцевый ВСХН-50 метрологический класс В:
Монтажная длина, мм  200мм

Высота, мм  187мм
Ширина, мм  165мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч
Переходный расход воды, qt – 0,9 м3/ч
Номинальный(рабочий) расход воды, qn – 50 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - не более 0,15 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 1240 м3
Месяц – 37200 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 50 Ду50 – не более 9,9 кг.

Счетчик холодной воды фланцевый ВСХН-65 метрологический класс В:
Монтажная длина, мм  200мм

Высота, мм  197мм
Ширина, мм  185мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч
Переходный расход воды, qt – 1 м3/ч
Номинальный(рабочий) расход воды, qn – 60 м3/ч
Максимальный расход воды, qmax – 120 м3/ч
Порог чувствительности, м3/ч - не более 0,2 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 1500 м3
Месяц – 45000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 65 Ду65 – не более 10,6 кг.

Счетчик холодной воды фланцевый ВСХН-80 метрологический класс В:
Монтажная длина, мм  225мм

Высота, мм  219мм
Ширина, мм  200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,5 м3/ч
Переходный расход воды, qt – 0,8 м3/ч
Номинальный(рабочий) расход воды, qn – 120 м3/ч
Максимальный расход воды, qmax – 200 м3/ч
Порог чувствительности, м3/ч - не более 0,25 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 2960 м3
Месяц – 88800 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 80 Ду80 – не более 13,3 кг.

Счетчик холодной воды фланцевый ВСХН-100 метрологический класс В:
Монтажная длина, мм  250мм

Высота, мм  229мм
Ширина, мм  220мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,6 м3/ч
Переходный расход воды, qt – 1,8 м3/ч
Номинальный(рабочий) расход воды, qn – 230 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч - не более 0,25 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 5590 м3
Месяц – 167700 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 100 Ду100 – не более 15,6 кг.

Счетчик холодной воды фланцевый ВСХН-125 метрологический класс В:
Монтажная длина, мм  250мм

Высота, мм  257мм
Ширина, мм  250мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1,5 м3/ч
Переходный расход воды, qt – 2,0 м3/ч
Номинальный(рабочий) расход воды, qn – 250 м3/ч
Максимальный расход воды, qmax – 350 м3/ч
Порог чувствительности, м3/ч - не более 0,5 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 6100 м3
Месяц – 183000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСХН 125 Ду125 – не более 18,1 кг.

Счетчик холодной воды фланцевый ВСХН-150 метрологический класс В:
Монтажная длина, мм  300мм

Высота, мм  357мм
Ширина, мм  285мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1,8 м3/ч
Переходный расход воды, qt – 4,0 м3/ч
Номинальный(рабочий) расход воды, qn – 400 м3/ч
Максимальный расход воды, qmax – 600 м3/ч
Порог чувствительности, м3/ч - не более 1,0 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 9800 м3
Месяц – 294000 м3
Емкость счетного механизма, м3 – 999999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСХН 150 Ду150 – не более 40,1 кг.

Счетчик холодной воды фланцевый ВСХН-200 метрологический класс В:
Монтажная длина, мм  350мм

Высота, мм  382мм
Ширина, мм  340мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 4 м3/ч
Переходный расход воды, qt – 6 м3/ч
Номинальный(рабочий) расход воды, qn – 750 м3/ч
Максимальный расход воды, qmax – 1000 м3/ч
Порог чувствительности, м3/ч - не более 1,5 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 18250 м3
Месяц – 547500 м3
Емкость счетного механизма, м3 – 999999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСХН 200 Ду200 – не более 51,1 кг.

Счетчик холодной воды фланцевый ВСХН-250 метрологический класс В:
Монтажная длина, мм  450мм

Высота, мм  427мм
Ширина, мм  400мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 10 м3/ч
Переходный расход воды, qt – 16 м3/ч
Номинальный(рабочий) расход воды, qn – 1100 м3/ч
Максимальный расход воды, qmax – 1600 м3/ч
Порог чувствительности, м3/ч - не более 3 м3/ч

Максимальный объем воды, измеренный за:
Сутки – 26900 м3
Месяц – 807000 м3
Емкость счетного механизма, м3 – 999999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСХН 250 Ду250 – не более 75,1 кг

Купить счетчик холодной воды фланцевый ВСХН 40 Ду40, ВСХН 50 Ду50, ВСХН 65 Ду64, ВСХН 80 Ду80, ВСХН 100 Ду100, ВСХН 125 Ду125, ВСХН 150 Ду150, ВСХН 200 Ду200, ВСХН 250 Ду250 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.


Тип/МодельДУВес
Счетчик холодной воды турбинный фланцевый ВСХН-40 40 7,9
Счетчик холодной воды турбинный фланцевый ВСХН-50 50 9,9
Счетчик холодной воды турбинный фланцевый ВСХН-65 65 10,6
Счетчик холодной воды турбинный фланцевый ВСХН-80 80 13,3
Счетчик холодной воды турбинный фланцевый ВСХН-100 100 15,6
Счетчик холодной воды турбинный фланцевый ВСХН-125 125 18,1
Счетчик холодной воды турбинный фланцевый ВСХН-150 150 40,1
Счетчик холодной воды турбинный фланцевый ВСХН-200 200 51,1
Счетчик холодной воды турбинный фланцевый ВСХН-250 250 75,1
