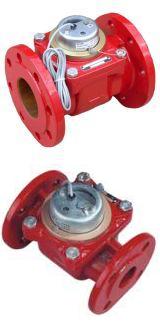

Назначение Водосчетчик фланцевый типа ВСТН предназначен для измерения объема воды на подающих и (или) обратных трубопроводах закрытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения. Качество воды должно соответствовать: сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82.
Особенности конструкции Счетчик ВСТН турбинный, сухоходный, с антимагнитной защитой от воздействия магнитных полей.
Счетный механизм с магнитоуправляемым контактом, роликовым и стрелочными индикаторами и выдают импульсы (при подаче напряжения на магнитоуправляемый контакт).
Водомер ВСТН применяется в комплекте теплосчётчиков с другими электронными приборами.
Страна происхождения Польша
Фирма-изготовитель APATOR PoWoGaz S.A
Материал корпуса Чугун
Среда рабочая Вода горячая
Температура рабочей среды от +5С до 150С
Давление условное PN, кгс/см2 16
Присоединение Фланцевое
Класс зашиты по ГОСТ 14254 IP54
Длина прямолинейных участков трубопровода: до прибора и после, DN 3DN/1DN
Комплект поставки Счетчик - 1шт., паспорт - 1шт. Транспортная тара – картонный ящик.
Условия монтажа Счётчик ВСТН монтируется на трубопроводе в любом пространственном положении (при вертикальной установке – только на восходящем потоке).
Запрещается установка счётчика воды циферблатом вниз!
Межповерочный интервал 4 года
Гарантийный срок эксплуатации счетчика ВСТН – 2 года с момента реализации.
Средний срок службы - не менее 12 лет.
Ед. изм шт.
Примечание: Перед счетчиком рекомендуется установить фильтр тонкой очистки.
Эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки.
Объем воды, пролитый за месяц на объекте, не должен превышать значений для данного вида прибора учета.
Кабель герконового датчика допускается удлинять до 30 м кабелем сечения не менее 0,75 мм2.
Категорически запрещается укорачивать кабель герконового датчика!
Технические характеристики турбинного водосчетчика ВСТН Ду40-250:
Счетчик горячей воды фланцевый ВСТН-40 метрологический класс В:
Монтажная длина, мм 200мм
Высота, мм 277мм
Ширина, мм 150мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,7 м3/ч
Переходный расход воды, qt – 1,5 м3/ч
Номинальный(рабочий) расход воды, qn – 15 м3/ч
Максимальный расход воды, qmax – 30 м3/ч
Порог чувствительности, м3/ч - 0,25 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 380 м3
Месяц – 11400 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду40 – не более 7,9 кг.
Цена одного импульса для счетчика ВСТН-40 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-50 метрологический класс В:
Монтажная длина, мм 200мм
Высота, мм 287мм
Ширина, мм 165мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,7 м3/ч
Переходный расход воды, qt – 1,6 м3/ч
Номинальный(рабочий) расход воды, qn – 15 м3/ч
Максимальный расход воды, qmax – 30 м3/ч
Порог чувствительности, м3/ч - 0,25 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 380 м3
Месяц – 11400 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду50 – не более 9,9 кг.
Цена одного импульса для счетчика ВСТН-50 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-65 метрологический класс В:
Монтажная длина, мм 200мм
Высота, мм 297мм
Ширина, мм 185мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1 м3/ч
Переходный расход воды, qt – 2 м3/ч
Номинальный(рабочий) расход воды, qn – 25 м3/ч
Максимальный расход воды, qmax – 60 м3/ч
Порог чувствительности, м3/ч - 0,3 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 640 м3
Месяц – 19200 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду65 – не более 10,6 кг.
Цена одного импульса для счетчика ВСТН-65 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-80 метрологический класс В:
Монтажная длина, мм 225мм
Высота, мм 339мм
Ширина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1,6 м3/ч
Переходный расход воды, qt – 3,2 м3/ч
Номинальный(рабочий) расход воды, qn – 45 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - 0,35 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 1130 м3
Месяц – 33900 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду80 – не более 13,3 кг.
Цена одного импульса для счетчика ВСТН-80 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-100 метрологический класс В:
Монтажная длина, мм 250мм
Высота, мм 349мм
Ширина, мм 220мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 2,4 м3/ч
Переходный расход воды, qt – 4,8 м3/ч
Номинальный(рабочий) расход воды, qn – 70 м3/ч
Максимальный расход воды, qmax – 140 м3/ч
Порог чувствительности, м3/ч - 0,6 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 1750 м3
Месяц – 52500 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду100 – не более 15,6 кг.
Цена одного импульса для счетчика ВСТН-100 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-125 метрологический класс В:
Монтажная длина, мм 250мм
Высота, мм 377мм
Ширина, мм 250мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 4 м3/ч
Переходный расход воды, qt – 8 м3/ч
Номинальный(рабочий) расход воды, qn – 100 м3/ч
Максимальный расход воды, qmax – 200 м3/ч
Порог чувствительности, м3/ч – 1,1 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 2500 м3
Месяц – 75000 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 м3
Масса счетчика ВСТН Ду125 – не более 18,1 кг.
Цена одного импульса для счетчика ВСТН-125 - 100 литров/импульс
Счетчик горячей воды фланцевый ВСТН-150 метрологический класс В:
Монтажная длина, мм 300мм
Высота, мм 582мм
Ширина, мм 285мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 6 м3/ч
Переходный расход воды, qt – 12 м3/ч
Номинальный(рабочий) расход воды, qn – 150 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч – 2 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 3750 м3
Месяц – 112500 м3
Емкость счетного механизма, м3 – 999 999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСТН Ду150 – не более 40,1 кг.
Цена одного импульса для счетчика ВСТН-150 - 1000 литров/импульс
Счетчик горячей воды фланцевый ВСТН-200 метрологический класс В:
Монтажная длина, мм 350мм
Высота, мм 607мм
Ширина, мм 340мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 10 м3/ч
Переходный расход воды, qt – 20 м3/ч
Номинальный(рабочий) расход воды, qn – 250 м3/ч
Максимальный расход воды, qmax – 500 м3/ч
Порог чувствительности, м3/ч – 4 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 6250 м3
Месяц – 187500 м3
Емкость счетного механизма, м3 – 999 999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСТН Ду200 – не более 51,1 кг.
Цена одного импульса для счетчика ВСТН-200 - 1000 литров/импульс
Счетчик горячей воды фланцевый ВСТН-250 метрологический класс В:
Монтажная длина, мм 450мм
Высота, мм 652мм
Ширина, мм 400мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 20 м3/ч
Переходный расход воды, qt – 40 м3/ч
Номинальный(рабочий) расход воды, qn – 500 м3/ч
Максимальный расход воды, qmax – 1000 м3/ч
Порог чувствительности, м3/ч – 8 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 12500 м3
Месяц – 375000 м3
Емкость счетного механизма, м3 – 999 999 x 10 м3
Минимальная цена деления счетного механизма, м3 - 0,005 м3
Масса счетчика ВСТН Ду250 – не более 75,1 кг.
Цена одного импульса для счетчика ВСТН-250 - 1000 литров/импульс
