ASV-PV вн/р Danfoss

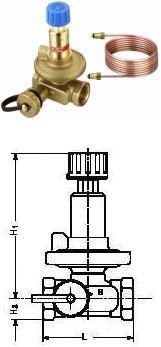

Регулятор перепада давлений ASV-PV с внутренней резьбой
(Автоматический балансировочный клапан)
|
 |
Назначение Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
ASV-PV может быть настроен на перепад давлений от 0,05 бар (5 кПа) до 0,25 бар (25 кПа). С завода–изготовителя он поставляется настроенным на 0,1 бар (10 кПа).
Клапан ASV-PV Plus настраивается в диапазоне от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа). В этой связи клапан ASV-PV Plus обычно используется в системах напольного отопления или теплохолодоснабжения вентиляционных установок.
Клапаны ASV-PV и ASV-PV Plus имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны оснащены дренажным краном и могут перекрывать поток.
Материал (основной) Латунь
Пружина Нержавеющая сталь
Мембрана EPDM
Максимальное рабочее давление, МПа 1,6
Температура теплоносителя мах, С 120
Комплект поставки клапан в комплекте с импульсной трубкой длиной 1,5 м и дренажным краном
Ед. изм шт
|
| Тип/Модель | ДУ |
| 003L7601 Автоматический балансировочный клапан ASV-PV (0,05–0,25 бар) |
15 |
| 003L7602 Автоматический балансировочный клапан ASV-PV (0,05–0,25 бар) |
20 |
| 003L7603 Автоматический балансировочный клапан ASV-PV (0,05–0,25 бар) |
25 |
| 003L7604 Автоматический балансировочный клапан ASV-PV (0,05–0,25 бар) |
32 |
| 003L7605 Автоматический балансировочный клапан ASV-PV (0,05–0,25 бар) |
40 |
| 003L7611 Автоматический балансировочный клапан ASV-PV (0,2–0,4 бар) |
15 |
| 003L7612 Автоматический балансировочный клапан ASV-PV (0,2–0,4 бар) |
20 |
| 003L7613 Автоматический балансировочный клапан ASV-PV (0,2–0,4 бар) |
25 |
| 003L7614 Автоматический балансировочный клапан ASV-PV (0,2–0,4 бар) |
32 |
| 003L7615 Автоматический балансировочный клапан ASV-PV (0,2–0,4 бар) |
40 |
| 003L7616 Автоматический балансировочный клапан ASV-PV (0,30–0,75 бар) |
32 |
| 003L7617 Автоматический балансировочный клапан ASV-PV (0,30–0,75 бар) |
40 |
|
|
|
|
|
|
|
|
