AB-QM ф/ф Danfoss

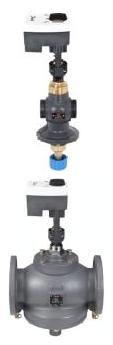

Комбинированный балансировочный клапан AB-QM
c измерительными ниппелями фланцевый , Danfoss
|
 |
Назначение Клапан AB-QM – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха.
Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала.
При установке на AB-QM электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха.
За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане в независимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.
Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.
Характеристика регулирования Линейная; с помощью AME может быть преобразована в логарифмическую
Материал (основной) Чугун
Пружина Нержавеющая сталь
Мембрана и уплотнения EPDM
Максимальное рабочее давление, МПа 1,6
Температура теплоносителя мах, С 120
Присоединение с электроприводом Danfoss стандарт
Среда рабочая Вода и водные растворы гликоля для закрытых систем тепло и холодоснабжения
Комплект поставки Клапан с измерительными ниппелями
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| 003Z0700 Комбинированный балансировочный клапан AB-QM |
40 |
6,9 |
| 003Z0710 Комбинированный балансировочный клапан AB-QM |
50 |
7,8 |
| 003Z0711 Комбинированный балансировочный клапан AB-QM |
50 |
14,2 |
| 003Z0702 Комбинированный балансировочный клапан AB-QM |
65 |
38,0 |
| 003Z0703 Комбинированный балансировочный клапан AB-QM |
80 |
45,0 |
| 003Z0704 Комбинированный балансировочный клапан AB-QM |
100 |
57,0 |
| 003Z0705 Комбинированный балансировочный клапан AB-QM |
125 |
85,3 |
| 003Z0706 Комбинированный балансировочный клапан AB-QM |
150 |
138 |
| 003Z0707 Комбинированный балансировочный клапан AB-QM |
200 |
н/д |
| 003Z0708 Комбинированный балансировочный клапан AB-QM |
250 |
н/д |
|
|
|
|
|
|
|
|
