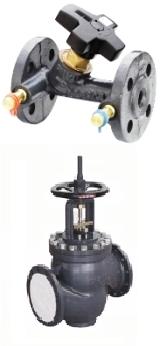

MSV-F2 Ру25 ф/ф Danfoss
Ручной балансировочный клапан MSV-F2 Ру25
с фланцевым присоединением, измерительными ниппелями
|
 |
Назначение Ручные балансировочные клапаны MSV-F2 предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
MSV-F2 имеют герметичный затвор и могут одновременно использоваться в качестве запорной арматуры. Балансировочные клапаны оснащены игольчатыми измерительными ниппелями (кодовый номер 003Z0104).
Настройка клапанов производится с помощью измерительного прибора PFM 4000, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.
Основные характеристики:
Тип MSV-F2
Установка На подающем или обратном трубопроводе системы
Условный проход, Ду 15-400мм
Материал корпуса Ковкий чугун EN-GJS 400-15 (GGG 40.3)
Материал уплотнений EPDM
Условное давление Pу , бар 25
Диапазон рабочих температур -10 … +150С
Максимальный перепад давлений на клапане 2,0 бар (200 кПа)
Рабочая среда Вода систем отопления и охлаждения
Максимальная температура перемещаемой среды, С 150С
Ед. изм. шт.
|
| Тип/Модель | ДУ | Вес |
| 003Z1092 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=3,1м3/час |
15 |
1,9 |
| 003Z1093 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=6,3м3/час |
20 |
2,5 |
| 003Z1094 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=9,0м3/час |
25 |
3,2 |
| 003Z1095 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=15,5м3/час |
32 |
5,6 |
| 003Z1096 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=32,3м3/час |
40 |
6,5 |
| 003Z1070 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=53,8м3/час |
50 |
10 |
| 003Z1071 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=93,4м3/час |
65 |
16 |
| 003Z1072 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=122,3м3/час |
80 |
20 |
| 003Z1073 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=200м3/час |
100 |
29 |
| 003Z1074 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=304,4м3/час |
125 |
42 |
| 003Z1075 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=400,8м3/час |
150 |
54 |
| 003Z1076 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=685,6м3/час |
200 |
196 |
| 003Z1077 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=953,3м3/час |
250 |
358 |
| 003Z1078 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=1380,2м3/час |
300 |
464 |
| 003Z1097 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=2046,1м3/час |
350 |
678 |
| 003Z1098 Ручной фланцевый балансировочный клапан MSV-F2 Kvs=2584,6м3/час |
400 |
805 |
|
|
|
|
|
|
|
|
