Назначение Счетчик фланцевый турбинный для холодной воды с импульсным выходом СТВХ ДГ Ду50, Ду65, Ду80, Ду100, Ду150 и Ду200 - предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения .

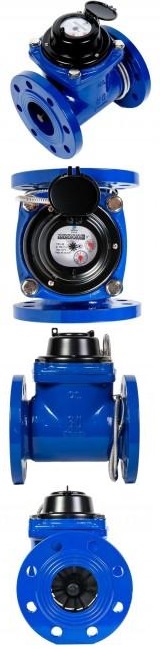

Конструкция счетчика СТВХ ДГ Турбинный водосчетчик промышленного применения, предназначен для установки на объектах с большим расходом воды. Простая и не дорогая модификация водомера. Счетный механизм прибора герметичен и защищен от внешнего воздействия магнитного поля. Для дистанционного снятия показания, водосчетчик СТВХ ДГ поставляется в комплекте с датчиком герконовым (ДГ) (импульсным выходом).
Страна происхождения Россия
Фирма-изготовитель ПК Прибор/Декаст Метроник
Регламентирующий документ ТУ 4213-001-77986247-2005
Среда рабочая Питьевая вода по ГОСТ Р 51232
Материал корпуса Чугун
Температура рабочей среды от +5 до +50С
Давление условное PN, кгс/см2 16
Присоединение Фланцевое
Длина прямолинейных участков перед счетчиком 3Ду, за счетчиком 1Ду
Комплект поставки Счетчик холодной воды СВТХ ДГ -1 шт, Датчик герконовый (встроен в прибор) -1 шт., прокладка - 2 шт., паспорт – 1 шт.
Межповерочный интервал 6 лет
Условия монтажа Счетчик воды СТВХ ДГ рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх. Направление потока должно соответствовать стрелке на корпусе прибора.
Гарантийный срок эксплуатации счетчика 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика СТВХ-50 ДГ Ду50 – 200250 м3, СТВХ-65 ДГ Ду65 – 325500 м3, СТВХ-80 ДГ Ду80 – 600000 м3, СТВХ-100 ДГ Ду100 – 1050000 м3, СТВХ-150 ДГ Ду150 – 2000250 м3, СТВХ-200 ДГ Ду200 – 3000000 м3
Гарантийный срок хранения 1 год с момента изготовления.
Степень защиты IP68
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком СТВХ ДГ рекомендуется установить фильтр.
Технические характеристики счетчика СТВХ ДГ Ду50, Ду65, Ду80, Ду100, Ду150, Ду200:
Счетчик холодной воды СТВХ-50 ДГ:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,34 м3/ч
Переходный расход воды, qt – 2,25 м3/ч
Номинальный(рабочий) расход воды, qn – 45 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - 0,15 м3/ч
Максимальный объем воды измеренный за:
Сутки - 370 м3
Месяц – 11000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-50 ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-65 ДГ:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,56 м3/ч
Переходный расход воды, qt – 3,75 м3/ч
Номинальный(рабочий) расход воды, qn – 60 м3/ч
Максимальный расход воды, qmax – 120 м3/ч
Порог чувствительности, м3/ч - 0,20 м3/ч
Максимальный объем воды измеренный за:
Сутки - 900 м3
Месяц – 18000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-65 ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-80 ДГ:
Монтажная длина, мм 225мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,90 м3/ч
Переходный расход воды, qt – 6 м3/ч
Номинальный(рабочий) расход воды, qn – 100 м3/ч
Максимальный расход воды, qmax – 200 м3/ч
Порог чувствительности, м3/ч - 0,25 м3/ч
Максимальный объем воды измеренный за:
Сутки - 1650 м3
Месяц – 33000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-80 ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-100 ДГ:
Монтажная длина, мм 250мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1,35 м3/ч
Переходный расход воды, qt – 9 м3/ч
Номинальный(рабочий) расход воды, qn – 150 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч - 0,25 м3/ч
Максимальный объем воды измеренный за:
Сутки - 2900 м3
Месяц – 58000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-100 ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-150 ДГ:
Монтажная длина, мм 300мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 3,38 м3/ч
Переходный расход воды, qt – 22,50 м3/ч
Номинальный(рабочий) расход воды, qn – 250 м3/ч
Максимальный расход воды, qmax – 500 м3/ч
Порог чувствительности, м3/ч – 1,0 м3/ч
Максимальный объем воды измеренный за:
Сутки - 5700 м3
Месяц – 114000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Цена одного импульса для счетчика СТВХ-150 ДГ - 1000 литров/импульс
Счетчик холодной воды СТВХ-200 ДГ:
Монтажная длина, мм 350мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 5,63 м3/ч
Переходный расход воды, qt – 37,50 м3/ч
Номинальный(рабочий) расход воды, qn – 300 м3/ч
Максимальный расход воды, qmax – 650 м3/ч
Порог чувствительности, м3/ч – 1,5 м3/ч
Максимальный объем воды измеренный за:
Сутки - 8000 м3
Месяц – 160000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Цена одного импульса для счетчика СТВХ-200 ДГ - 1000 литров/импульс
Купить счетчик холодной воды СТВХ-50ДГ Ду50, СТВХ-65ДГ Ду65, СТВХ-80ДГ Ду80, СТВХ-100ДГ Ду100, СТВХ-150ДГ Ду150, СТВХ-200ДГ Ду200 по цене завода-производителя, Вы можете на нашем сайте, отправив заявку на электронную почту.

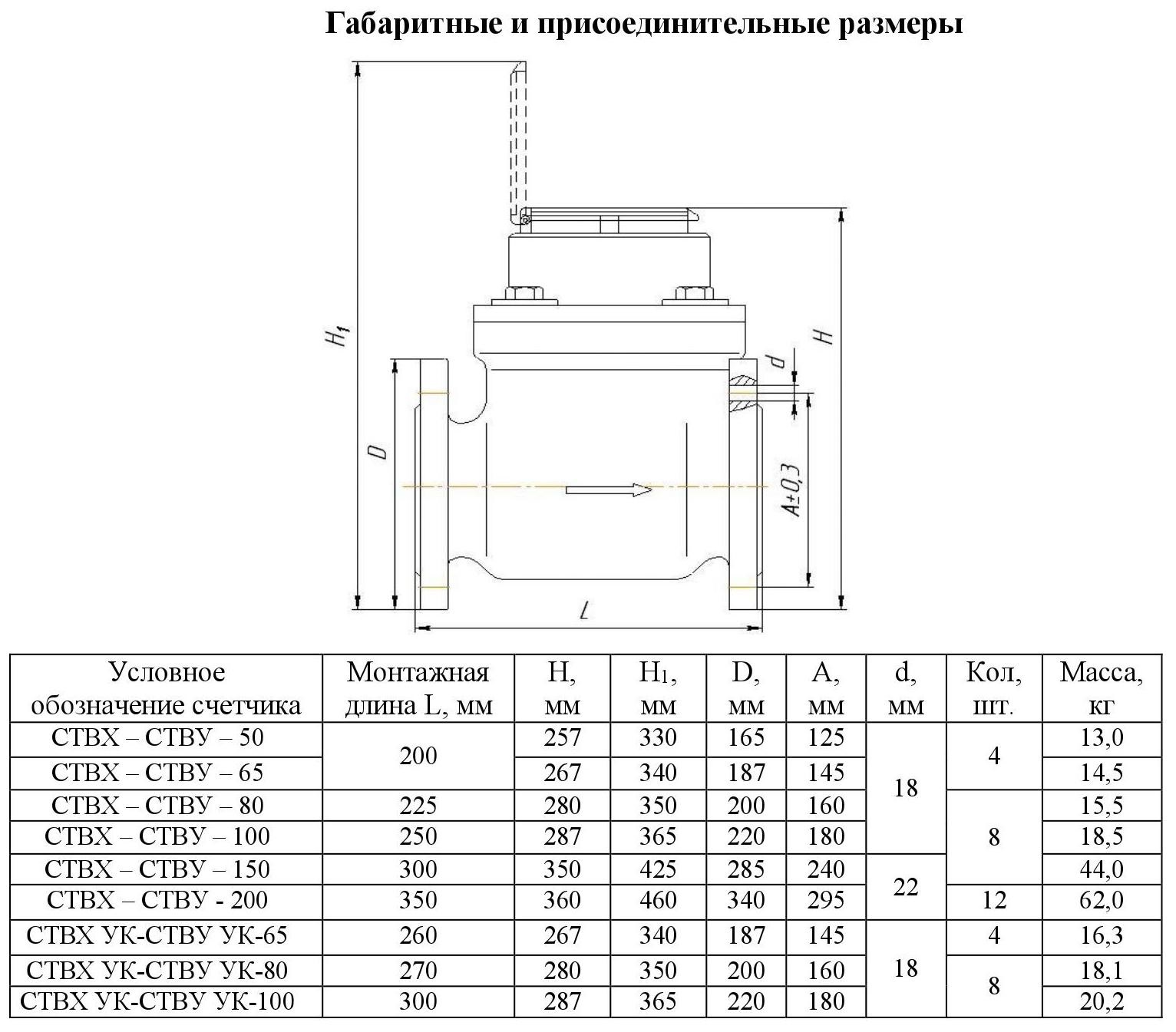

Габаритные и присоединительные размеры счетчиков СТВХ, СТВУ
