Назначение Счётчики ОСВХ/ОСВУ ДГ «Нептун» предназначены для измерения объёма сетевой воды по Сан ПиН 2.1.4.1074-01 и питьевой воды по ГОСТ Р 51232 протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.

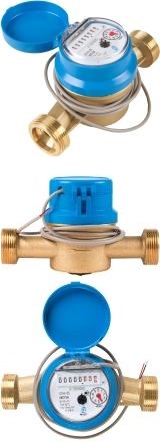

Особенность конструкции счётчика ОСВХ серии «Нептун» Крыльчатый одноструйный прибор учета холодной воды.
Счётчики изготавливаются в двух модификациях:
1. Без дистанционного выхода (ОСВХ)
2. С дистанционным герконовым выходом (ОСВХ ДГ)
Со стороны входа водосчетчик ОСВХ ДГ «Нептун» имеет фильтр. Конструкция водомера ОСВХ ДГ обеспечивает возможность опломбирования регулирующего и индикаторного устройств, предотвращающего доступ к этим устройствам без повреждения пломбы.
Монтажная длина прибора эквивалента приборам марки СКБ/СКБИ.
Страна происхождения Россия
Фирма-изготовитель ПК Прибор (Декаст Метроник)
Регламентирующий документ ТУ 4213-011-77986247-2014
Диаметр условного прохода, мм 25 мм, 32 мм, 40 мм
Среда рабочая Вода холодная
Температура рабочей среды, °С От +5°С до +50°С
Давление условное PN, кгс/см2 1,6МПа (16 кгс/см2)
Присоединение Штуцерное (наружная резьба)
Материал корпуса Латунь
Длина прямолинейных участков трубопровода: до прибора и после, Ду Обеспечена комплектом монтажных частей (КМЧ)
Комплект поставки Счетчик - 1шт., Паспорт - 1шт., Комплект монтажных частей – 1 комплект ( 2 шт. – гайки, 2 шт. – штуцеры, 2 шт. – прокладки.) Транспортная тара – картонный ящик.
Условия монтажа Счётчики устанавливаются в трубопроводе в горизонтальном или в вертикальном
положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх)
метрологическому классу В, а в вертикальном положении классу А по ГОСТ 50193.1.
Запрещается установка счётчика воды циферблатом вниз!
Межповерочный интервал 6 лет
Гарантийный срок эксплуатации счетчика ОСВХ Нептун – 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке не более для ОСВХ-25 – 47250 м3, ОСВХ-32 – 81000 м3, ОСВХ-40 – 135000 м3.
Полный средний срок службы- не менее 12 лет.
Ед. изм шт.
Примечание: Перед счетчиком рекомендуется установить фильтр тонкой очистки.
Эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки.
Объем воды, пролитый за месяц на объекте, не должен превышать значений для данного вида прибора учета.
Технические характеристики счетчика ОСВХ ДГ Нептун Ду25-40:
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду25 метрологический класс B:
Монтажная длина, мм 170мм
Высота, мм 105 мм
Ширина, мм 83мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,07 м3/ч
Переходный расход воды, qt – 0,28 м3/ч
Номинальный(рабочий) расход воды, qn – 3,5 м3/ч
Максимальный расход воды, qmax – 7 м3/ч
Порог чувствительности, м3/ч - 0,03 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 87,5 м3
Месяц – 2625м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-25 ДГ «Нептун» – 10 литров/импульс
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду25 метрологический класс A:
Монтажная длина, мм 170мм
Высота, мм 105 мм
Ширина, мм 83мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,14 м3/ч
Переходный расход воды, qt – 0,35 м3/ч
Номинальный(рабочий) расход воды, qn – 3,5 м3/ч
Максимальный расход воды, qmax – 7 м3/ч
Порог чувствительности, м3/ч - 0,03 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 87,5 м3
Месяц – 2625м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-25 ДГ «Нептун» – 10 литров/импульс
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду32 метрологический класс B:
Монтажная длина, мм 170мм
Высота, мм 105 мм
Ширина, мм 83мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,12 м3/ч
Переходный расход воды, qt – 0,48 м3/ч
Номинальный(рабочий) расход воды, qn – 6 м3/ч
Максимальный расход воды, qmax – 12 м3/ч
Порог чувствительности, м3/ч - 0,048 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 150 м3
Месяц – 4500 м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-32 ДГ «Нептун» – 10 литров/импульс
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду32 метрологический класс A:
Монтажная длина, мм 170мм
Высота, мм 105 мм
Ширина, мм 83мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,24 м3/ч
Переходный расход воды, qt – 0,6 м3/ч
Номинальный(рабочий) расход воды, qn – 6 м3/ч
Максимальный расход воды, qmax – 12 м3/ч
Порог чувствительности, м3/ч - 0,048 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 150 м3
Месяц – 4500 м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-32 ДГ «Нептун» – 10 литров/импульс
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду40 метрологический класс B:
Монтажная длина, мм 190мм
Высота, мм 123 мм
Ширина, мм 110 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,2 м3/ч
Переходный расход воды, qt – 0,8 м3/ч
Номинальный(рабочий) расход воды, qn – 10 м3/ч
Максимальный расход воды, qmax – 20 м3/ч
Порог чувствительности, м3/ч - 0,055 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 250 м3
Месяц – 7500 м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-40 ДГ «Нептун» – 10 литров/импульс
Счетчик холодной воды ОСВХ ДГ «Нептун» Ду40 метрологический класс A:
Монтажная длина, мм 190мм
Высота, мм 123 мм
Ширина, мм 110 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,4 м3/ч
Переходный расход воды, qt – 1 м3/ч
Номинальный(рабочий) расход воды, qn – 10 м3/ч
Максимальный расход воды, qmax – 20 м3/ч
Порог чувствительности, м3/ч - 0,055 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 250 м3
Месяц – 7500 м3
Емкость счетного механизма, м3 – 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Цена для одного импульса счетчика ОСВХ-40 ДГ «Нептун» – 10 литров/импульс
