Назначение Задвижка 4150Е2 клиновая переходная является одновременно задвижкой и переходом. Эти черты позволяют экономить строительные материалы и место, особенно в соединениях и ответвлениях, где необходимо использовать переход. Задвижка 4150Е2 клиновая переходная в сочетании с фасонными частями HAWLE позволяет конструировать узлы с исключительной экономией количества соединений, фитингов, строительных работ и затрат на содержание складов.

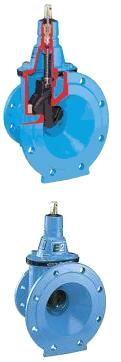

Наименование изделия Упругозапирающаяся клиновая задвижка с фланцами разных диаметров. 4150E2 (переходная), с эпоксидным порошковым покрытием
Марка 4150E2 (переходная)
Страна происхождения Австрия
Фирма-изготовитель HAWLE (Хавле)
Температура рабочей среды (наибольшая) 40
Характеристики модели:
1. Легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
2. Один шток для нескольких диаметров задвижек
3. Оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
4. 100 % подходит для работы с электроприводом
5. Значительное превышение длины резьбы, требуемой 1171 позволяет гарантировать работу при максимально возможных усилиях на скручивание
6. О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
7. Замена О-образных сальников под давлением (требования ISO 7259)
Материалы :
Корпус Ковкий чугун EN-GJS-400-18
Шпиндель Нержавеющая сталь St 1.4021, с накатанной резьбой
Клин Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.
Направляющие клина Износостойкого пластик с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие.
Гайка клина Латунь CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка с О-образными сальниками из MS 58
О-образные сальники Эластомер, установлены в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN 200 (требования ISO 7259)
Внутренний резиновый манжет Эластомер (годный для питьевой воды)
Кольцо POM
Резиновый пыльник Эластомер
Резиновая прокладка Эластомер (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо PE, предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения POM , обеспечивают легкое управление шпинделем
Присоединение Фланцевое
Среда рабочая Холодная вода, неагрессивные сточные воды
Управление Ручное
Комплект поставки Задвижка без штурвала или удлинительного штока
Дополнительное оборудование:
Штурвал № 7800
Шток фиксированной длины № 9000E2, от DN 250 № 9000
Шток телескопический № 9500E2, от DN 250 № 9500
Ковер регулируемый № 2051K
Ед. изм. шт
