Задвижка HAWLE 4100Е2 (Хавле)

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

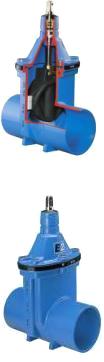

Задвижка чугунная с гладким проходным каналом
HAWLE 4100Е2 (Хавле)


Назначение Задвижка 4100Е2 с гладкими патрубками является уникальной моделью, пригодной для раструбных и фланцевых соединений. Обеспечивает легкую замену старых фланцевых задвижек. Если используются фланцы производства HAWLE (Хавле), то резиновые прокладки не используются.
Длина задвижки может быть изменена путем обрезки патрубков. Наружный диаметр патрубков соответствует размеру чугунных труб соответствующих условных проходов.
Наименование изделия  Упругозапирающаяся задвижка с гладкими патрубками 4100E2, с эпоксидным порошковым покрытием
Марка  4100E2
Страна происхождения  Австрия
Фирма-изготовитель  HAWLE (Хавле)
Температура рабочей среды (наибольшая)  40
Характеристики модели:

1. Легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
2. Один шток для нескольких диаметров задвижек
3. Оптимально расположенные направляющие клина из износостойкого пластика,  гарантируют минимальное трение, стирание и закрывающие усилия,  для частой работы при давлениях до 1.6 МПа
4. 100 % подходит для работы с электроприводом
5. Значительное превышение требуемой длины резьбы, позволяет гарантировать работу при максимально возможных усилиях на скручивание
6.  О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
7. Замена О-образных сальников до DN200 под давлением (требования ISO 7259) , с  DN250 без давления
8. Благодаря одинаковому диаметру прохода возможна чистка трубы
Материалы :
Корпус, крышка  Ковкий чугун
EN-GJS-400-18
Шпиндель  Нержавеющая сталь St 1.4021, с накатанной резьбой
Клин  Ковкий чугун
EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.
Направляющие клина Износостойкого пластик с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение, стирание и мин. усилия на закрытие.
Гайка клина Латунь CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка с О-образными сальниками из MS 58
О-образные сальники  Эластомер, установлены в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN200 и без давления с DN250
Внутренний резиновый манжет Эластомер (годный для питьевой воды)
Кольцо POM
Резиновый пыльник  Эластомер
Резиновая прокладка Эластомер (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо  PE, предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения  POM
Присоединение  Под приварку
Среда рабочая
Холодная вода, неагрессивные сточные воды
Управление  Ручное
Комплект поставки  Задвижка без штурвала или удлинительного штока
Дополнительное оборудование:
Штурвал  № 7800
Шток фиксированной длины № 9000E2, от DN250 - № 9000
Шток телескопический № 9500E2, от DN250 - № 9500
Ковер регулируемый № 2051K
Ед. изм. шт



Тип/МодельДУВес
HAWLE 4100Е2 (Хавле) 50 7,8
HAWLE 4100Е2 (Хавле) 65 13,0
HAWLE 4100Е2 (Хавле) 80 14,5
HAWLE 4100Е2 (Хавле) 100 20,0
HAWLE 4100Е2 (Хавле) 125 30,0
HAWLE 4100Е2 (Хавле) 150 34,5
HAWLE 4100Е2 (Хавле) 200 55,5
HAWLE 4100Е2 (Хавле) 250 93,0
HAWLE 4100Е2 (Хавле) 300 137,0
HAWLE 4100Е2 (Хавле) 400 254,0
