Назначение Задвижка Hawle 4500Е2 (Хавле) предназначена для перекрытия рабочей среды на трубопроводе из серого и ковкого чугуна по ЕNORM 545

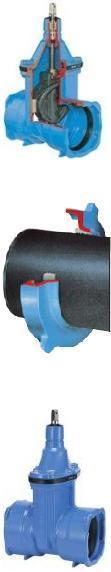

Наименование изделия Упругозапирающаяся клиновая задвижка из ковкого чугуна с эпоксидным порошковым покрытием, с раструбами для чугунных труб
Марка 4500E2
Страна происхождения Австрия
Фирма-изготовитель HAWLE (Хавле)
Температура рабочей среды (наибольшая) 40
Серия 1200, стопорное кольцо для ограничения
Стопорное кольцо Ковкий чугун с эпоксидным порошковым покрытием.
Зубчатое кольцо Ковкий чугун
Для закрепления стопорного кольца на раструб молотком ударяют по уху кольца, под воздействием биения внутреннее зубчатое кольцо сжимается и удерживает трубу.
Для установки трубы под углом до 3гр:
· установить стопорное кольцо в открытое положение замка
· установить необходимый угол трубы
· забить стопорное кольцо до упора
Без использования стопорного кольца возможно отклонение трубы до 5гр..
Характеристики модели:
1. Легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
2. Один шток для нескольких диаметров задвижек
3. Оптимально расположенные направляющие клина из износостойкого пластика, гарантируют минимальное трение, стирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
4. 100 % подходит для работы с электроприводом
5. Значительное превышение требуемой длины резьбы, позволяет гарантировать работу при максимально возможных усилиях на скручивание
6. О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
7. Замена О-образных сальников до DN200 под давлением (требования ISO 7259) , с DN250 без давления
8. Благодаря одинаковому диаметру прохода возможна чистка трубы
Материалы :
Корпус, крышка Ковкий чугун EN-GJS-400-18
Шпиндель Нержавеющая сталь St 1.4021, с накатанной резьбой
Клин Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.
Направляющие клина Износостойкого пластик с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение, стирание и мин. усилия на закрытие.
Гайка клина Латунь CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка с О-образными сальниками из MS 58
О-образные сальники Эластомер, установлены в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN200 и без давления с DN250
Внутренний резиновый манжет Эластомер (годный для питьевой воды)
Кольцо POM
Резиновый пыльник Эластомер
Резиновая прокладка Эластомер (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо PE, предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения POM
Уплотнение раструба Эластомер (годный для питьевой воды)
Присоединение Раструбное
Среда рабочая Холодная вода, неагрессивные сточные воды
Управление Ручное
Комплект поставки Задвижка без штурвала или удлинительного штока
Дополнительное оборудование:
Штурвал № 7800
Шток фиксированной длины № 9000E2, от DN250 - № 9000
Шток телескопический № 9500E2, от DN250 - № 9500
Ковер регулируемый № 2051K
Ед. изм. шт
