Задвижка HAWLE 4090Е2 (Хавле)

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

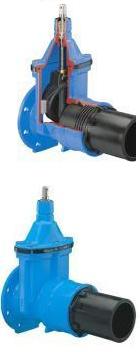

Задвижка HAWLE 4090Е2 (Хавле)
с фланцем и ПЭ патрубком для сварки


Назначение Задвижка серии 4090Е2 предназначена для использования в ПЭ трубопроводах, соотв. ЕNORM B 5172, DIN 8075
Наименование изделия Упругозапирающаяся клиновая задвижка из ковкого чугуна с эпоксидным порошковым покрытием, с фланцем и вкрученным и загерметизированым ПЭ патрубком под приварку.
Высококачественная герметизация ПЭ патрубка достигается двумя независимыми уплотнениями и поддерживающей втулкой внутри конца ПЭ патрубка.
Задвижка может быть присоединена стыковой сваркой или электросваркой.
Марка  4090E2
Страна происхождения  Австрия
Фирма-изготовитель  HAWLE (Хавле)
Температура рабочей среды (наибольшая)  40
Характеристики модели:

1. Легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
2. Один шток для нескольких диаметров задвижек
3. Оптимально расположенные направляющие клина из износостойкого пластика, гарантируют минимальное трение, стирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
4. 100 % подходит для работы с электроприводом
5. Значительное превышение требуемой длины резьбы, позволяет гарантировать работу при максимально возможных усилиях на скручивание
6.  О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
7. Замена О-образных сальников до DN200 под давлением (требования ISO 7259)
8. Благодаря одинаковому диаметру прохода возможна чистка трубы
Материалы :
Корпус, крышка  Ковкий чугун EN-GJS-400-18
Шпиндель  Нержавеющая сталь St 1.4021, с накатанной резьбой
Клин  Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.

Направляющие клина Износостойкого пластик с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение, стирание и мин. усилия на закрытие.
Гайка клина Латунь CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка  с О-образными сальниками из MS 58
О-образные сальники  Эластомер, установлены в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением
Внутренний резиновый манжет Эластомер (годный для питьевой воды)
Кольцо POM
Резиновый пыльник  Эластомер
Резиновая прокладка Эластомер (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо  PE, предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения  POM
Уплотнение раструба  Эластомер (годный для питьевой воды)
Присоединение  Фланец/Раструб
Среда рабочая  Холодная вода, неагрессивные сточные воды
Управление  Ручное
Комплект поставки  Задвижка без штурвала или удлинительного штока
Дополнительное оборудование:
Штурвал  № 7800
Шток фиксированной длины № 9000E2
Шток телескопический № 9500E2
Ковер регулируемый № 2051K

Имеющиеся версии:
Для установки электропривода: Nо.4090ELE2
С индикатором положения: No. 4090STE2
Примечание: При заказе указать тип ПЭ (стандартное исполнение ПЭ 80)
Ед. изм. шт




Тип/МодельДУВес
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 50-63 11.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 65-75 17.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 80-90 18.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 100-110 26.0
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 100-125 28.0
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 125-140 39.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 150-160 46.0
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 150-180 50.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 200-200 78.5
HAWLE 4090E2 (Хавле) ПЭ80/SDR11, Ру10 МПа (ПЭ100/SDR11, Ру1.6 МПа) 200-225 79.5
