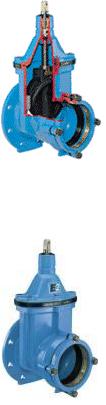

Задвижка HAWLE 4041Е2 (Хавле)
Задвижка HAWLE 4041Е2 (Хавле) System 2000
с фланцем и раструбами для ПЭ (ПЭ 80/100) и ПВХ труб
|
 |
Назначение Задвижка серии 4041Е2 System 2000 предназначена для использования в ПЭ и ПВХ трубопроводах.
Наименование изделия Упругозапирающаяся клиновая задвижка из ковкого чугуна с эпоксидным порошковым покрытием, с раструбами для ПЭ (ПЭ 80/100) и ПВХ труб.
Стык трубы герметизируется манжетным уплотнением. Необходимо минимальное усилие для ввода трубы.
Система фиксации трубы отделена от системы герметизации и приводится в действие затягиванием прижимного кольца.
Для тонкостенных ПЭ труб (с толщиной стенок до 3 мм) и низкого внутреннего давления рекомендуется применение поддерживающей втулки.
Марка 4041E2 System 2000
Страна происхождения Австрия
Фирма-изготовитель HAWLE (Хавле)
Температура рабочей среды (наибольшая) 40
Характеристики модели:
1. Легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
2. Один шток для нескольких диаметров задвижек
3. Оптимально расположенные направляющие клина из износостойкого пластика, гарантируют минимальное трение, стирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
4. 100 % подходит для работы с электроприводом
5. Значительное превышение требуемой длины резьбы, позволяет гарантировать работу при максимально возможных усилиях на скручивание
6. О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
7. Замена О-образных сальников до DN200 под давлением (требования ISO 7259), от DN 250 без давления
8. Благодаря одинаковому диаметру прохода возможна чистка трубы
Материалы :
Корпус, крышка, прижимное кольцо Ковкий чугун EN-GJS-400-18
Шпиндель Нержавеющая сталь St 1.4021, с накатанной резьбой
Клин Ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.
Направляющие клина Износостойкого пластик с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение, стирание и мин. усилия на закрытие.
Гайка клина Латунь CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание.
Втулка с О-образными сальниками из MS 58
О-образные сальники Эластомер, установлены в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN200 (требования ISO 7259), от DN 250 без давления
Внутренний резиновый манжет Эластомер (годный для питьевой воды)
Кольцо POM
Пыльник Эластомер
Резиновая прокладка Эластомер (годный для питьевой воды)
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой
Защитное кольцо ПЭ, предотвращает повреждение антикоррозионного слоя при транспортировке
Шайбы скольжения POM
Обжимное кольцо Ms 58 (при DN 300 и выше- Rg 7)
Манжетное уплотнение Эластомер (годный для питьевой воды)
Болты и шайбы A2 (нерж. сталь)
Пространственные втулки ПЭ
Присоединение Фланец-Раструб
Среда рабочая Холодная вода, неагрессивные сточные воды
Управление Ручное
Комплект поставки Задвижка без штурвала или удлинительного штока
Дополнительное оборудование:
Штурвал № 7800
Шток фиксированной длины № 9000E2, при DN 250 №9000
Шток телескопический № 9500E2, при DN 250 № 9000
Ковер регулируемый № 2051K
Имеющиеся версии:
Для установки электропривода: Nо.4041ELE2
С индикатором положения: №4041STE2
Ед. изм. шт
|
| Тип/Модель | ДУ | Вес |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
50-63 |
10,5 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
65-75 |
15,5 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
80-90 |
17,5 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
100-110 |
22,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
100-125 |
23,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
125-140 |
33,5 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
150-160 |
40,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
150-180 |
43,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
200-200 |
65,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
200-225 |
66,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
250-250 |
102,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
250-280 |
105,0 |
| HAWLE 4041Е2 (Хавле) System 2000 Ру1.6 МПа |
300-315 |
158,0 |
|
|
|
|
|
|
|
|
