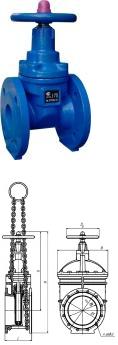

Назначение Задвижки с обрезиненным клином невыдвижным шпинделем МЗВ 30ч39р применяются как запорное устройство на трубопроводах при давлении до 1,6 МПа (16 кгс/см2) (МЗВ-1,6 Ду50, 80, 100), до 1,0 МПа (10 кгс/см2) (МЗВ-1,0 Ду150, 200, 250, 300)
Климатическое исполнение По устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 5
Соответствие требованиям :
ГОСТ 5762;
ТУ 3721-014-03219029-2004, ТУ 3721-002-10836627-2016 – МЗВ-1,0 МЗВ-150/МЗВ-200/МЗВ-250/МЗВ-300
ТУ 3721-015-03219029-2004, ТУ 3721-003-10836627-2016 – МЗВ-1,6 МЗВ-50/МЗВ-80/МЗВ-100
Основные преимущества :
Высокая надежность
Малый крутящий момент
Безсальниковое уплотнение шпинделя
Класс герметичности А – протечки не допускаются!
Задвижки покрыты эпоксидной краской, что увеличивает коррозийную стойкость материалов
Отсутствует опасность заклинивания затвора при колебаниях температуры
Двойное уплотнение шпинделя
Отсутствует приямок в корпусе задвижки
Отсутствует сальниковый узел
Монтаж осуществляется на вертикальном и горизонтальном трубопроводе
Температура рабочей среды (наибольшая) 75С
Материал (основной) Чугун
Присоединение Фланцевое
Среда рабочая Вода
Управление Ручное
Геометрия затвора Клиновый (обрезиненный)
Конструкция шпинделя Невыдвижной
Комплект поставки Задвижка МЗВ 30ч39р в сборе со штурвалом
Гарантийный срок эксплуатации задвижек типа МЗВ 10 лет со дня ввода в эксплуатацию.
Ед. изм шт

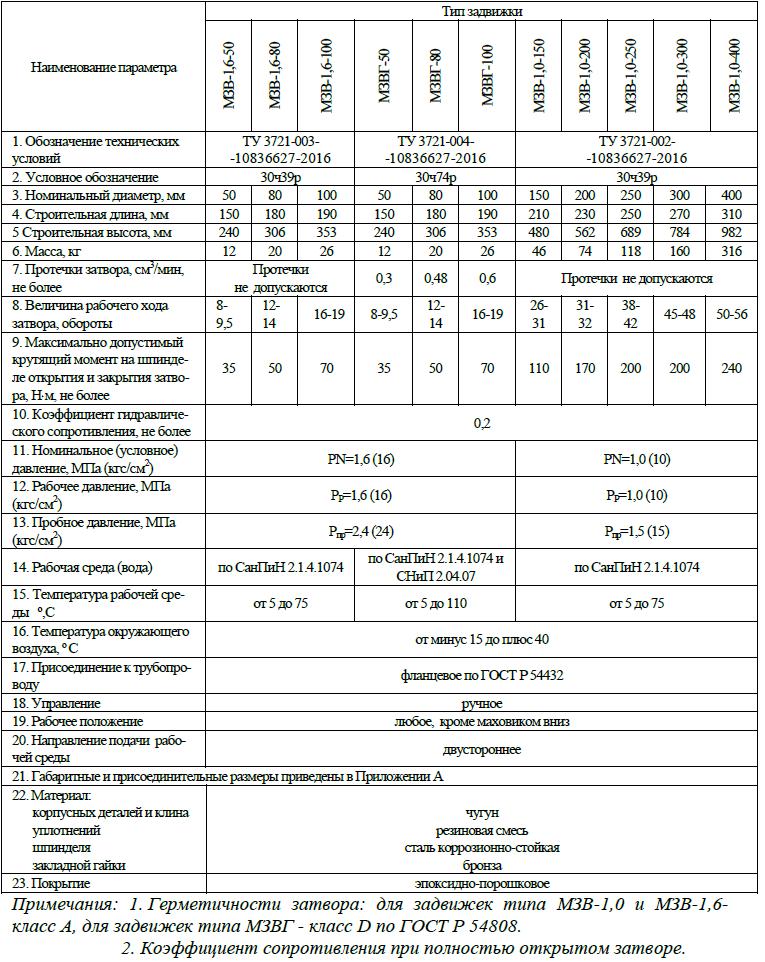

Технические данные задвижек МЗВ-1,0/МЗВ-1,6/МЗВГ Водоприбор
