Счетчик холодной воды комбинированный ВСХНК, ВСХНКд
|
 |
Назначение Счетчики холодной воды комбинированные ВСХНК, ВСХНКд (с датчиком герконовым) предназначены для измерений объема холодной воды в напорных трубопроводах в системах холодного водоснабжения на вводах в здания или в отдельные помещения. Комбинированные приборы учета воды применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учета холодной воды. Разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течение суток, сезонов или условий технологического процесса, объектов кратковременного учета большого расхода, где при нормальной ситуации протекает небольшое количество воды.
Состав комбинированного счетчика воды ВСХНК, ВСХНКд и принцип работы:

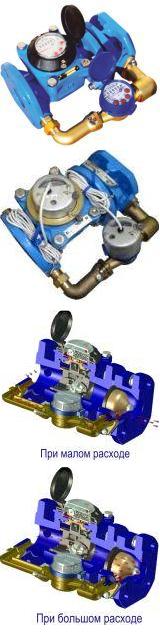

В устройство комбинированных счетчиков входят:1- турбинный (основной) и 2-крыльчатый (вспомогательный) счетчики, имеющие разные пределы измерений и размещенные на параллельной отводке. А так же 3 – автоматический переключающий клапан, который в зависимости от расхода закрывает или открывает проход воды к одному из приборов учета. При не высоком напоре воды в системе, среда движется через крыльчатый счетчик. При возрастании напора, вода поступает через турбинный и крыльчатый счетчики. Расчет полного объема воды, прошедшего через комбинированный счетчик определяется суммированием показаний объема воды турбинного и крыльчатого счетчиков.
Крыльчатый счетчик защищен от перегрузки, которая может возникнуть, грибовидным клапаном, который ограничивает расход в системе.
Счетчик ВСХНКд имеет дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).
Страна происхождения Россия
Фирма-изготовитель АО «Тепловодомер»
Регламентирующий документ ТУ 4213-203-18151455-2014
Материал корпуса Чугун / Латунь
Среда рабочая Вода холодная по СанПиН 2.1.4.1074
Температура рабочей среды от +5С до 50С
Давление условное PN, кгс/см2 16
Присоединение Фланцевое
Класс зашиты по ГОСТ 14254 IP54/IP68
Длина прямолинейных участков трубопровода: до прибора и после, DN 3DN/3DN
Комплект поставки Счетчик - 1шт., паспорт - 1шт. Транспортная тара – картонный ящик.
Условия монтажа Счётчик комбинированный ВСХНК, ВСХНКд монтируется на трубопроводе строго в горизонтальном положении положении.
Запрещается установка счётчика воды циферблатом вниз!
Межповерочный интервал 6 лет
Гарантийный срок эксплуатации счетчика ВСХНК, ВСХНКд – 2 года с момента реализации.
Средний срок службы - не менее 12 лет.
Ед. изм шт.
Примечание: Перед счетчиком рекомендуется установить фильтр тонкой очистки.
Эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки.
Объем воды, пролитый за месяц на объекте, не должен превышать значений для данного вида прибора учета.
Кабель герконового датчика допускается удлинять до 30 м кабелем сечения не менее 0,75 мм2.
Категорически запрещается укорачивать кабель герконового датчика (длина кабеля не менее1950мм)!
Технические характеристики комбинированного счетчика ВСХНК, ВСХНКд Ду50-150:
Счетчик комбинированный ВСХНК-50/20 / ВСХНКд-50/20:
Монтажная длина, мм 270мм
Высота, мм 180 /190 мм
Ширина, мм 280мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 50 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - 0,015 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 1080 / 63 м3
Месяц – 32400 / 1875м3
Емкость счетного механизма, м3 – 999 999 / 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 / 0,00005 м3
Диапазон срабатывания переключающего устройства при:
Увеличении расхода – 1,6 м3
Уменьшении расхода – 1,1 м3
Цена одного импульса для счетчика ВСХНКд-50/20- 100/1 литров/импульс
Счетчик комбинированный ВСХНК-65/20 / ВСХНКд-65/20:
Монтажная длина, мм 300мм
Высота, мм 190 /200 мм
Ширина, мм 300мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 60 м3/ч
Максимальный расход воды, qmax – 120 м3/ч
Порог чувствительности, м3/ч - 0,015 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 1440 / 63 м3
Месяц – 43200 / 1875м3
Емкость счетного механизма, м3 – 999 999 / 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 / 0,00005 м3
Диапазон срабатывания переключающего устройства при:
Увеличении расхода – 1,6 м3
Уменьшении расхода – 1,1 м3
Цена одного импульса для счетчика ВСХНКд-65/20- 100/1 литров/импульс
Счетчик комбинированный ВСХНК-80/20 / ВСХНКд-80/20:
Монтажная длина, мм 300мм
Высота, мм 212 /222 мм
Ширина, мм 310мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 120 м3/ч
Максимальный расход воды, qmax – 200 м3/ч
Порог чувствительности, м3/ч - 0,015 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 2880 / 63 м3
Месяц – 86400 / 1875м3
Емкость счетного механизма, м3 – 999 999 / 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,0005 / 0,00005 м3
Диапазон срабатывания переключающего устройства при:
Увеличении расхода – 1,6 м3
Уменьшении расхода – 1,1 м3
Цена одного импульса для счетчика ВСХНКд-80/20- 100/1 литров/импульс
Счетчик комбинированный ВСХНК-100/20 / ВСХНКд-100/20:
Монтажная длина, мм 360мм
Высота, мм 222 /232 мм
Ширина, мм 340мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 230 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч - 0,015 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 5520 / 63 м3
Месяц – 165600 / 1875м3
Емкость счетного механизма, м3 – 999 999 / 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,005 / 0,00005 м3
Диапазон срабатывания переключающего устройства при:
Увеличении расхода – 2,5 м3
Уменьшении расхода – 1,9 м3
Цена одного импульса для счетчика ВСХНКд-100/20- 100/1 литров/импульс
Счетчик комбинированный ВСХНК-150/40 / ВСХНКд-150/40:
Монтажная длина, мм 500 ± 15мм
Высота, мм 350 / 360мм
Ширина, мм 445мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,2 м3/ч
Переходный расход воды, qt – 0,8 м3/ч
Номинальный(рабочий) расход воды, qn – 400 м3/ч
Максимальный расход воды, qmax – 600 м3/ч
Порог чувствительности, м3/ч - 0,1 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 9600 / 72 м3
Месяц – 288000 / 21600м3
Емкость счетного механизма, м3 – 999 999 х 10 / 999 99 м3
Минимальная цена деления счетного механизма, м3 - 0,005 / 0,0005 м3
Диапазон срабатывания переключающего устройства при:
Увеличении расхода – 6,2 м3
Уменьшении расхода – 4,8 м3
Цена одного импульса для счетчика ВСХНКд-150/40- 1000/100 литров/импульс
Купить комбинированные счетчики воды ВСХНК и ВСХНУд по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.
|
| Тип/Модель | ДУ | Вес |
| Комбинированный счетчик холодной воды ВСХНК-50/20 |
50/20 |
17,60 |
| Комбинированный счетчик холодной воды ВСХНК-65/20 |
65/20 |
21,10 |
| Комбинированный счетчик холодной воды ВСХНК-80/20 |
80/20 |
25,10 |
| Комбинированный счетчик холодной воды ВСХНК-100/20 |
100/20 |
30,10 |
| Комбинированный счетчик холодной воды ВСХНК-150/40 |
150/40 |
74,60 |
| Комбинированный счетчик холодной воды ВСХНКд-50/20 с импульсным выходом |
50/20 |
18,70 |
| Комбинированный счетчик холодной воды ВСХНКд-65/20 с импульсным выходом |
65/20 |
22,20 |
| Комбинированный счетчик холодной воды ВСХНКд-80/20 с импульсным выходом |
80/20 |
26,20 |
| Комбинированный счетчик холодной воды ВСХНКд-100/20 с импульсным выходом |
100/20 |
31,20 |
| Комбинированный счетчик холодной воды ВСХНКд-150/40 с импульсным выходом |
150/40 |
76,90 |
|
|
|
|
|
|
|
|
