FAF 2350
Клапан обратный двухстворчатый межфланцевый FAF 2350
(диск нержавеющая сталь)
|
 |
Назначение Клапан обратный двухстворчатый с диском из нержавеющей стали FAF2350 предназначен для защиты трубопровода от обратного потока рабочей среды.
Страна происхождения Турция
Обозначение по каталогу поставщика 2350
Давление условное PN, МПа (кгс/см2) 1,6 (16)
Температура рабочей среды (наибольшая) 130С
Материал (основной) Чугун GG25
Диск, ось, пружина Нержавеющая сталь
Уплотнение EPDM
Покрытие Эпоксидно-порошковое
Присоединение Межфланцевое
Среда рабочая Холодная, горячая вода, неагрессивные жидкости, сжатый воздух
Установка на трубопроводе Клапан обратный поворотный FAF 2350 может применятся как в горизонтальных, так и в вертикальных трубопроводах при восходящем потоке.
При монтаже на горизонтальном трубопроводе, ось должна находится вертикально.
Ед. изм шт.

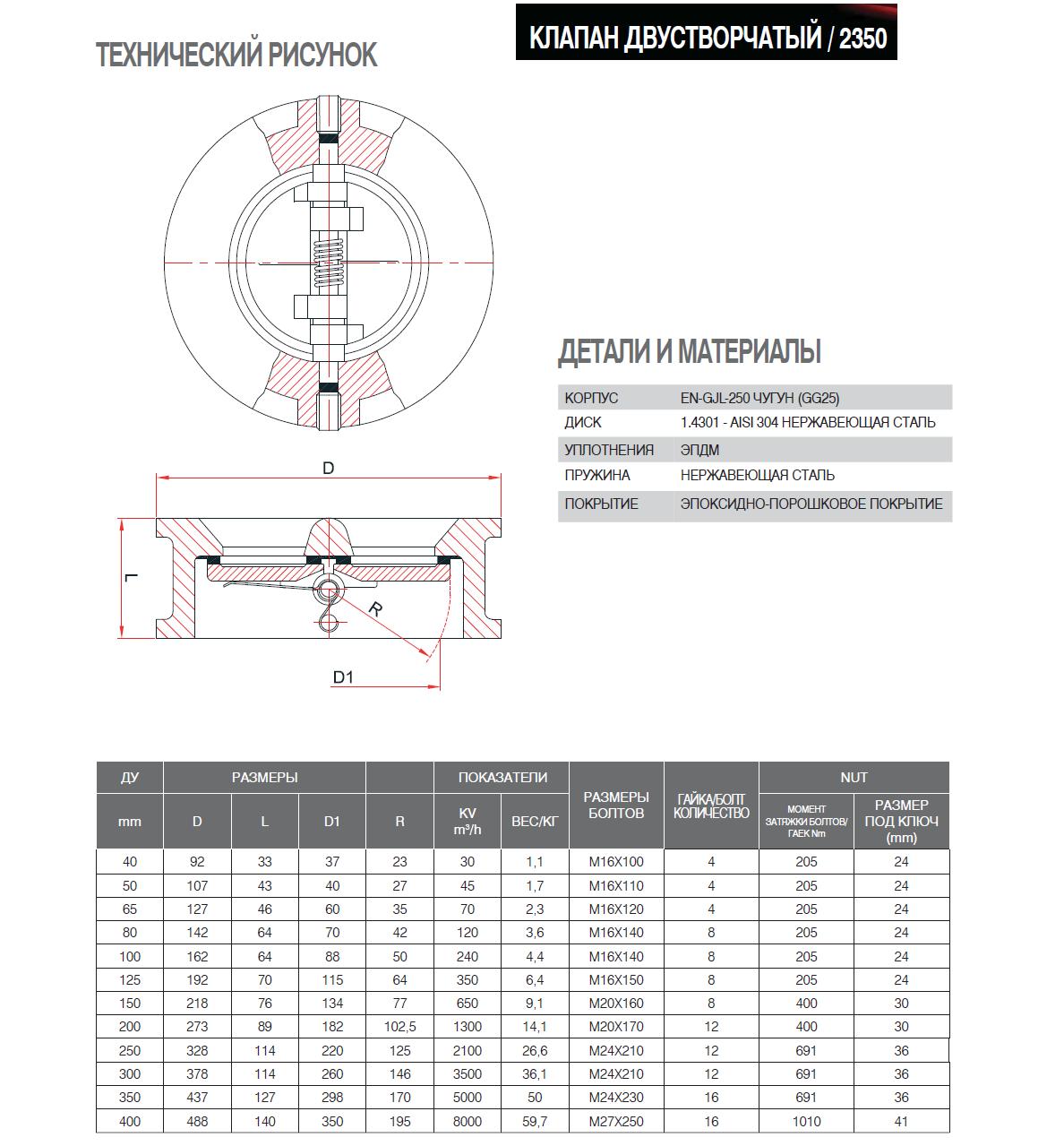

Технический рисунок клапана FAF 2350
|
| Тип/Модель | ДУ | Вес |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-040 |
40 |
1,1 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-050 |
50 |
1,7 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-065 |
65 |
2,3 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-080 |
80 |
3,6 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-100 |
100 |
4,4 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-125 |
125 |
6,4 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-150 |
150 |
9,1 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-200 |
200 |
14,1 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-250 |
250 |
26,6 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-300 |
300 |
36,1 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-350 |
350 |
50,0 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-400 |
400 |
59,7 |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-450 |
450 |
нд |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-500 |
500 |
нд |
| Клапан обратный двухстворчатый межфланцевый FAF 2350-600 |
600 |
нд |
|
|
|
|
|
|
|
|
