VIR 9505

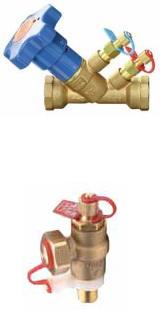

Клапан балансировочный VIR 9505 резьбовой латунный
|
 |
Назначение Для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования. Клапаны обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы.
В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.
Основные преимущества
• возможность блокировки настроечной позиции клапана;
• возможность полного закрытия клапана без необходимости в последующей перенастройке;
• эластичное уплотнение клапана из EPDM позволяет использовать клапан для полного перекрытия трубопровода;
• возможность монтажа в любом положении;
• малые потери давления;
• наличие двух шкал (грубо/точно) упрощает настройку;
• настройка может выполняться по диаграммам
• в комплект входит шестигранный ключ для блокировки клапана;
• наличие ниппелей для подключения дифференциального манометра позволяет измерять расход с точностью ± 5 %. Использование дифференциального манометра дает возможность выполнять более точную балансировку системы в процессе ее ввода в эксплуатацию
Технические характеристики
Номинальный диаметр, Ду 15-50мм
Номинальное давление, Ру 25бар
Температура рабочей среды - 10 °С ... +100 °С (до 25 бар) +100 °С... +130 °С (до 20,2 бар)
Присоединение муфтовое (трубная цилиндрическая резьба ISO 228/1 – по ГОСТ 6351-81)
Примечание
Температура ниже 0 °С только для воды с добавлением антифриза.
Температура выше 100 °С только для воды с добавлением жидкостей против кипения
Функция дренажа
Клапан может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Клапан балансировочный VIR 9505 |
15 |
0,505 |
| Клапан балансировочный VIR 9505 |
20 |
0,565 |
| Клапан балансировочный VIR 9505 |
25 |
0,705 |
| Клапан балансировочный VIR 9505 |
32 |
1,005 |
| Клапан балансировочный VIR 9505 |
40 |
1,355 |
| Клапан балансировочный VIR 9505 |
50 |
1,925 |
|
|
|
|
|
|
|
|
