F76S-AA х/в
Фильтр тонкой очистки с обратной промывкой
Honeywell F76S-AA для холодной воды
|
 |
Назначение Фильтр тонкой очистки воды с обратной промывкой F76S-AA, создан на базе запатентованного узла HABEDO®, обеспечивает непрерывную подачу отфильтрованной воды, препятствуя проникновению в магистрали инородных тел, частиц ржавчины, волокон пеньки, песчинок, окалинок и т.п. Эти частицы скапливаются на сетке фильтра и дне чаши, и могут быть легко удалены при включении режима обратной промывки.
Принцип работы В процессе промывки поток воды проходит через дополнительный участок сетки, очищается, ускоряется во вращающейся турбине, промывает основной участок сетки изнутри и, захватывая мусор на дне колбы, удаляется либо в подставленную емкость, либо в канализацию (требуется врезка). Во время включенного режима обратной промывки чистая вода продолжает поступать потребителям. Режим промывки выключается простым поворотом ручки шарового клапана.
Конструкция фильтров предусматривает автоматизацию включения режима обратной промывки путем установки соответствующих приводов автоматической промывки. Запуск приводов возможен как в соответствии с заранее установленным временным интервалом, так и по перепаду давления воды в фильтре или другому внешнему сигналу управления.
Конструкция фильтра F76S-AA состоит из:
- корпуса с манометром
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки
- чаши фильтра
- шарового клапана с дренажным штуцером
- накидного ключа для чаши фильтра

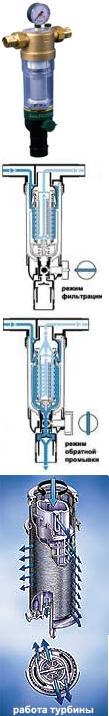

Принцип действия Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открытии шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации
Страна происхождения Германия
Фирма-изготовитель Honeywell
Среда рабочая Вода
Максимальная температура рабочей среды, С 40
Номинальное давление, бар 16
Размер ячейки сетки, мкм 100
Материал (основной)
- корпус из латуни
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы
- уплотнения из NBR
Монтаж
- Как на металлический, так и на пластиковый трубопровод.
- Установка в горизонтальном положении (чашей вниз) для обеспечения максимальной эффективности фильтрации.
- Установка за счетчиком воды после запорных клапанов в соответствии с требованиями DIN 1988, часть 2. Это позволит обслуживать устройство без демонтажа из трубопровода.
- Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения и проведения технического обслуживания.
Комплект поставки Фильтр в сборе, инструкция по эксплуатации.
Ед. изм шт
Производитель: Honeywell
|
| Тип/Модель | ДУ | Вес |
| Фильтр Honeywell F76S-1/2AA с обратной промывкой |
15 |
2,9 |
| Фильтр Honeywell F76S-3/4AA с обратной промывкой |
20 |
2,9 |
| Фильтр Honeywell F76S-1AA с обратной промывкой |
25 |
3,1 |
| Фильтр Honeywell F76S-11/4AA с обратной промывкой |
32 |
3,3 |
| Фильтр Honeywell F76S-11/2AA с обратной промывкой |
40 |
4,0 |
| Фильтр Honeywell F76S-2AA с обратной промывкой |
50 |
4,8 |
|
|
|
|
|
|
|
|
