ЗПВС с конц. выкл

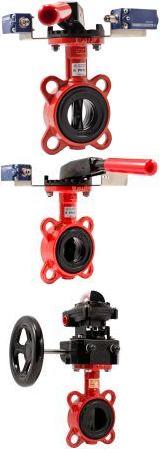

Затвор поворотный дисковый ЗПВС с концевыми выключателями
|
 |
Назначение Затвор дисковый поворотный серии ЗПВС с ISO фланцем предназначен для использования в качестве запорной арматуры в системах водоснабжения, пожаротушения, кондиционирования; вентиляции.
Страна происхождения Россия
Герметичность затвора Класс A
Управление Рукоятка с фиксацией положения с шагом 15°, ручка с фиксацией произвольного положения, червячный редуктор Pro Gear
Модель концевого выключателя KB, Pro Gear, Schneider Electric
Количество концевых выключателей, шт 1-2
Материал корпуса Серый чугун GG25, ковкий чугун GGG40
Материал диска Чугун с эпоксидным покрытием
Давление условное PN, МПа (кгс/см2) 1,6(16)
Температура рабочей среды от -15° до +95°С (кратковременно 110°С)
Уплотнение(седло) EPDM
Присоединение Межфланцевое
Ед. изм шт
Примечание: Затворы сертифицированы в области пожарной безопасности.
Расшифровка маркировки затворов
Наименование
ЗП - Затвор поворотный
Область применения
ВС - Водоснабжение стандарт
Корпус
FL(W) - Межфланцевый (серый чугун)
FLN(W) - Межфланцевый (высокопрочный чугун)
Материал диска
3 - Чугун с эпоксидным покрытием
Управление
MN - Ручка с фиксацией положения через 15°
MR - Ручка с фиксацией произвольного положения
MDV - Червячный редуктор
Уплотнение
E - EPDM
|
| Тип/Модель | ДУ | Вес |
| Затвор поворотный дисковый ЗПВС-FL-3-050-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
50 |
2,9 |
| Затвор поворотный дисковый ЗПВС-FL-3-065-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
65 |
3,0 |
| Затвор поворотный дисковый ЗПВС-FL-3-080-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
80 |
3,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-100-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
100 |
4,4 |
| Затвор поворотный дисковый ЗПВС-FL-3-125-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
125 |
6,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-150-MN-E ручка с 2-мя концевыми выключателями KB IP65 |
150 |
7,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-200-MR-E ручка с 2-мя концевыми выключателями KB IP65 |
200 |
11,4 |
| Затвор поворотный дисковый ЗПВС-FL-3-050-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
50 |
2,9 |
| Затвор поворотный дисковый ЗПВС-FL-3-065-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
65 |
3,0 |
| Затвор поворотный дисковый ЗПВС-FL-3-080-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
80 |
3,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-100-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
100 |
4,4 |
| Затвор поворотный дисковый ЗПВС-FL-3-125-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
125 |
6,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-150-MN-E ручка с 2-мя концевыми выключателями E5401 IP65 |
150 |
7,6 |
| Затвор поворотный дисковый ЗПВС-FL-3-200-MR-E ручка с 2-мя концевыми выключателями E5401 IP65 |
200 |
11,4 |
| Затвор поворотный дисковый ЗПВС-FL-3-050-MDV-E с редуктором с 2-мя концевыми выключателями |
50 |
3,7 |
| Затвор поворотный дисковый ЗПВС-FL-3-065-MDV-E с редуктором с 2-мя концевыми выключателями |
65 |
3,8 |
| Затвор поворотный дисковый ЗПВС-FL-3-080-MDV-E с редуктором с 2-мя концевыми выключателями |
80 |
4,3 |
| Затвор поворотный дисковый ЗПВС-FL-3-100-MDV-E с редуктором с 2-мя концевыми выключателями |
100 |
5,1 |
| Затвор поворотный дисковый ЗПВС-FL-3-125-MDV-E с редуктором с 2-мя концевыми выключателями |
125 |
7,5 |
| Затвор поворотный дисковый ЗПВС-FL-3-150-MDV-E с редуктором с 2-мя концевыми выключателями |
150 |
8,5 |
| Затвор поворотный дисковый ЗПВС-FL-3-200-MDV-E с редуктором с 2-мя концевыми выключателями |
200 |
13,4 |
| Затвор поворотный дисковый ЗПВС-FLN-3-250-MDV-E с редуктором с 2-мя концевыми выключателями |
250 |
24,9 |
| Затвор поворотный дисковый ЗПВС-FLN-3-300-MDV-E с редуктором с 2-мя концевыми выключателями |
300 |
35,1 |
|
|
|
|
|
|
|
|
