Назначение Затвор поворотный дисковый с двойным эксцентриситетом FAF 3800 применяется в качестве запорной арматуры на трубопроводе.
Особенности конструкции: Заслонка поворотная ФАФ 3800 гарантирует 100% герметичность посредством установки её перпендикулярно оси трубопровода, диска вращающегося на четвертьоборота (90 градусов) и седла корпуса из нержавеющей стали.
Высокая степень сопротивления гидроударам.
Дизайн диска позволяет снизить потери давления.
Затвор подлежит автоматизации. На затвор может устанавливаться как пневматический, так и электропривод. Верхний фланец позволяет монтаж приводов без дополнительных частей.
Наружное и внутреннее эпоксидное порошковое покрытие корпуса в 300мкм гарантирует стабильную работу даже в самых сложных условиях.
Страна происхождения Турция
Давление условное PN, МПа (кгс/см2) 1,0(10)/1,6(16)/2,5(25)
Максимальная температура 130°C (EPDM/ЭПДМ), 100°C (NBR/НИТРИЛ)
Материал конструкции корпуса Высокопрочный чугун
Материал диска Высокопрочный чугун
Уплотнение EPDM/ЭПДМ, NBR/НИТРИЛ
Материалы уплотнений:
ЭПДМ(EPDM) -20 / +130 C
Основные характеристики Стойкость к ультрафиолету и атмосферным воздействиям. Слабая стойкость к нефтепродуктам. Хорошая стойкость к нагреву и сжатию.
Подходит для применения Кислотные среды с концентрацией менее 10%, органические и неорганические спирты, соли и растворы щелочей, сыпучие продукты, горячая и холодная вода, пар, воздух.
Непригодно Для углеводородов
Нитрил(NBR) -20 / +100 С
Основные характеристики Хорошая стойкость к углеводородам - нефти, нефтепродуктам, маслам, гидравлическим жидкостям, спиртам. Слабая стойкость к ультрафиолету и атмосферным воздействиям.
Подходит для применения Углеводороды, ароматические вещества с концентрацией менее 40%, пищевые продукты, напитки, вода, воздух.
Присоединение Фланцевое
Область применения Сточные воды, водораспределение, водоочистка, вентиляция.
Фирма-изготовитель FAF, Турция
Управление Редуктор, под электропривод
Ед. изм шт

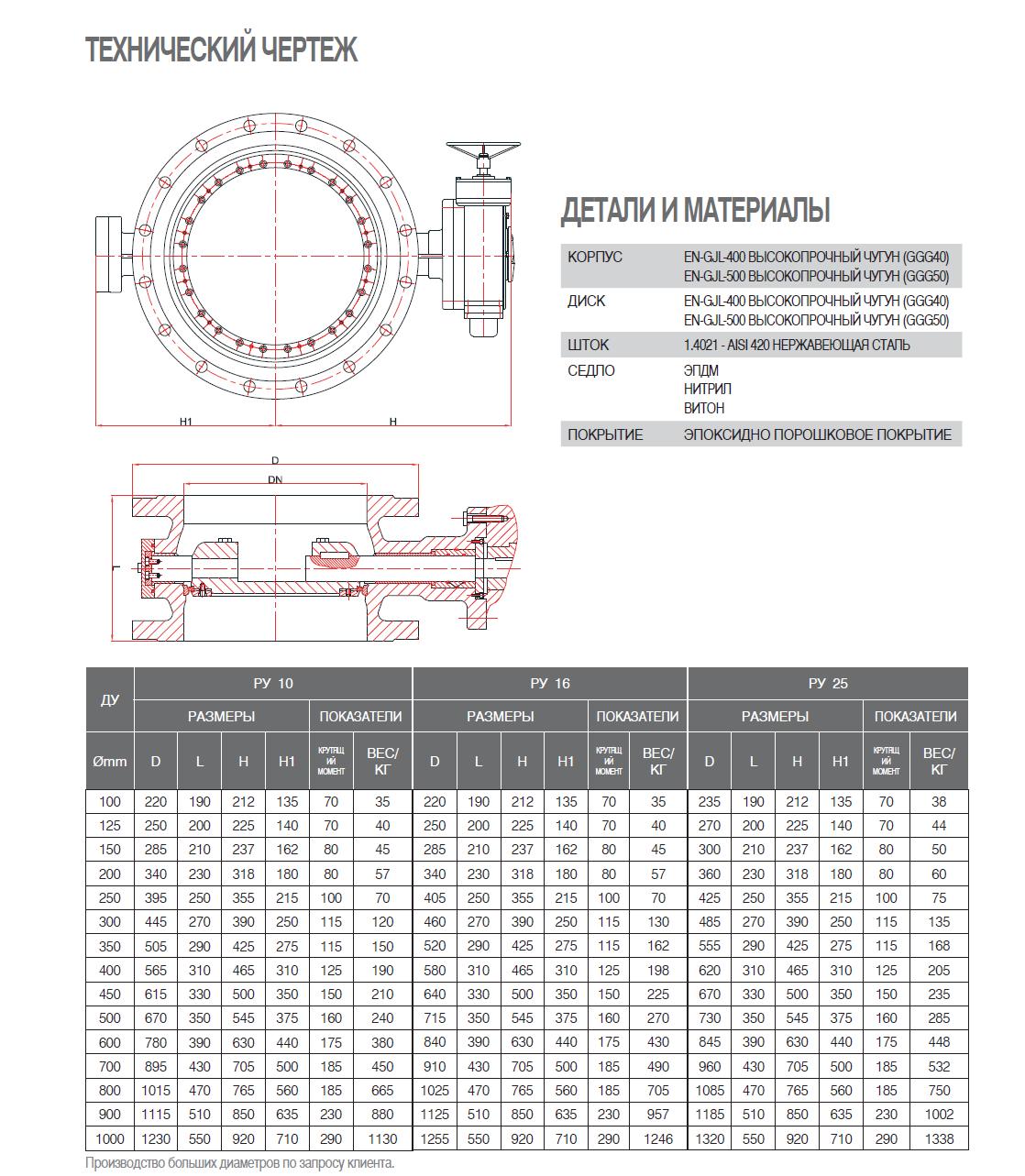

Технический чертеж затвора FAF3800
