Назначение Счетчик горячей воды турбинный СТВУ Ду50, Ду65, Ду80, Ду100, Ду150 и Ду200 - предназначен для измерения объема сетевой по СНиП 41-02, СанПин 2.1.4.1074 и питьевой воды по ГОСТ Р 51232-98, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного (ХВС) и горячего (ГВС) водоснабжения .

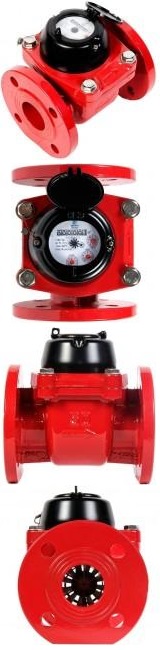

Конструкция счетчика СТВУ Промышленный турбинный счетчик. Предназначен для установки на объектах с большим расходом воды. Простая и не дорогая модификация водомера. Счетный механизм прибора герметичен и защищен от внешнего воздействия магнитного поля. Для дистанционного снятия показания, водосчетчик СТВУ поставляется в комплекте с датчиком герконовым (импульсным выходом).
Страна происхождения Россия
Фирма-изготовитель ПК Прибор/Декаст Метроник
Регламентирующий документ ТУ 4213-001-77986247-2005
Степень защиты IP68
Среда рабочая Питьевая вода по ГОСТ Р 51232
Материал корпуса Чугун
Температура рабочей среды от +5 до +120С
Давление условное PN, кгс/см2 16
Присоединение Фланцевое
Длина прямолинейных участков перед счетчиком 3Ду, за счетчиком 1Ду
Комплект поставки Счетчик горячей воды СТВУ -1 шт, прокладка - 2 шт., паспорт – 1 шт.
Межповерочный интервал 6 лет
Условия монтажа Счетчик воды СТВУ рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх и чтоб направление потока соответствовало стрелке на корпусе прибора.
Гарантийный срок эксплуатации счетчика 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика СТВУ-50 Ду50 – 200250 м3, СТВУ-65 Ду65 – 325500 м3, СТВУ-80 Ду80 – 600000 м3, СТВУ-100 Ду100 – 1050000 м3, СТВУ-150 Ду150 – 2000250 м3, СТВУ-200 Ду200 – 3000000 м3
Гарантийный срок хранения 1 год с момента изготовления.
Степень защиты IP68
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком СТВУ рекомендуется установить фильтр.
Технические характеристики счетчика СТВУ Ду50, Ду65, Ду80, Ду100, Ду150, Ду200:
Счетчик горячей воды СТВУ-50 турбинный:
Монтажная длина, мм 200 мм
Высота, мм 257мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,6 м3/ч
Переходный расход воды, qt – 1,6 м3/ч
Номинальный(рабочий) расход воды, qn – 15 м3/ч
Максимальный расход воды, qmax – 30 м3/ч
Порог чувствительности, м3/ч - 0,4 м3/ч
Максимальный объем воды измеренный за:
Сутки - 370 м3
Месяц – 11000 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Счетчик горячей воды СТВУ-65 турбинный:
Монтажная длина, мм 200 мм
Высота, мм 267мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1 м3/ч
Переходный расход воды, qt – 2 м3/ч
Номинальный(рабочий) расход воды, qn – 25 м3/ч
Максимальный расход воды, qmax – 50 м3/ч
Порог чувствительности, м3/ч - 0,6 м3/ч
Максимальный объем воды измеренный за:
Сутки - 900 м3
Месяц – 18000 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Счетчик горячей воды СТВУ-80 турбинный:
Монтажная длина, мм 225 мм
Высота, мм 280 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 1,4 м3/ч
Переходный расход воды, qt – 3,2 м3/ч
Номинальный(рабочий) расход воды, qn – 45 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - 0,75 м3/ч
Максимальный объем воды измеренный за:
Сутки - 1650 м3
Месяц – 33000 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Счетчик горячей воды СТВУ-100 турбинный:
Монтажная длина, мм 250 мм
Высота, мм 287 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 2 м3/ч
Переходный расход воды, qt – 4,8 м3/ч
Номинальный(рабочий) расход воды, qn – 70 м3/ч
Максимальный расход воды, qmax – 140 м3/ч
Порог чувствительности, м3/ч - 0,9 м3/ч
Максимальный объем воды измеренный за:
Сутки - 2900 м3
Месяц – 58000 м3
Емкость счетного механизма, м3 – 999 999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Счетчик горячей воды СТВУ-150 турбинный:
Монтажная длина, мм 300 мм
Высота, мм 350 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 4,5 м3/ч
Переходный расход воды, qt – 12 м3/ч
Номинальный(рабочий) расход воды, qn – 150 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч – 1,3 м3/ч
Максимальный объем воды измеренный за:
Сутки - 5700 м3
Месяц – 114000 м3
Емкость счетного механизма, м3 – 999 9999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Счетчик горячей воды СТВУ-200 турбинный:
Монтажная длина, мм 350 мм
Высота, мм 360 мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 8 м3/ч
Переходный расход воды, qt – 20 м3/ч
Номинальный(рабочий) расход воды, qn – 300 м3/ч
Максимальный расход воды, qmax – 600 м3/ч
Порог чувствительности, м3/ч – 3 м3/ч
Максимальный объем воды измеренный за:
Сутки - 8000 м3
Месяц – 160000 м3
Емкость счетного механизма, м3 – 999 9999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Купить счетчик горячей воды фланцевый СТВУ-50 Ду50, СТВУ-65 Ду65, СТВУ-80 Ду80, СТВУ-100 Ду100, СТВУ-150 Ду150, СТВУ-200 Ду200 по цене завода-производителя, Вы можете на нашем сайте, отправив заявку на электронную почту.

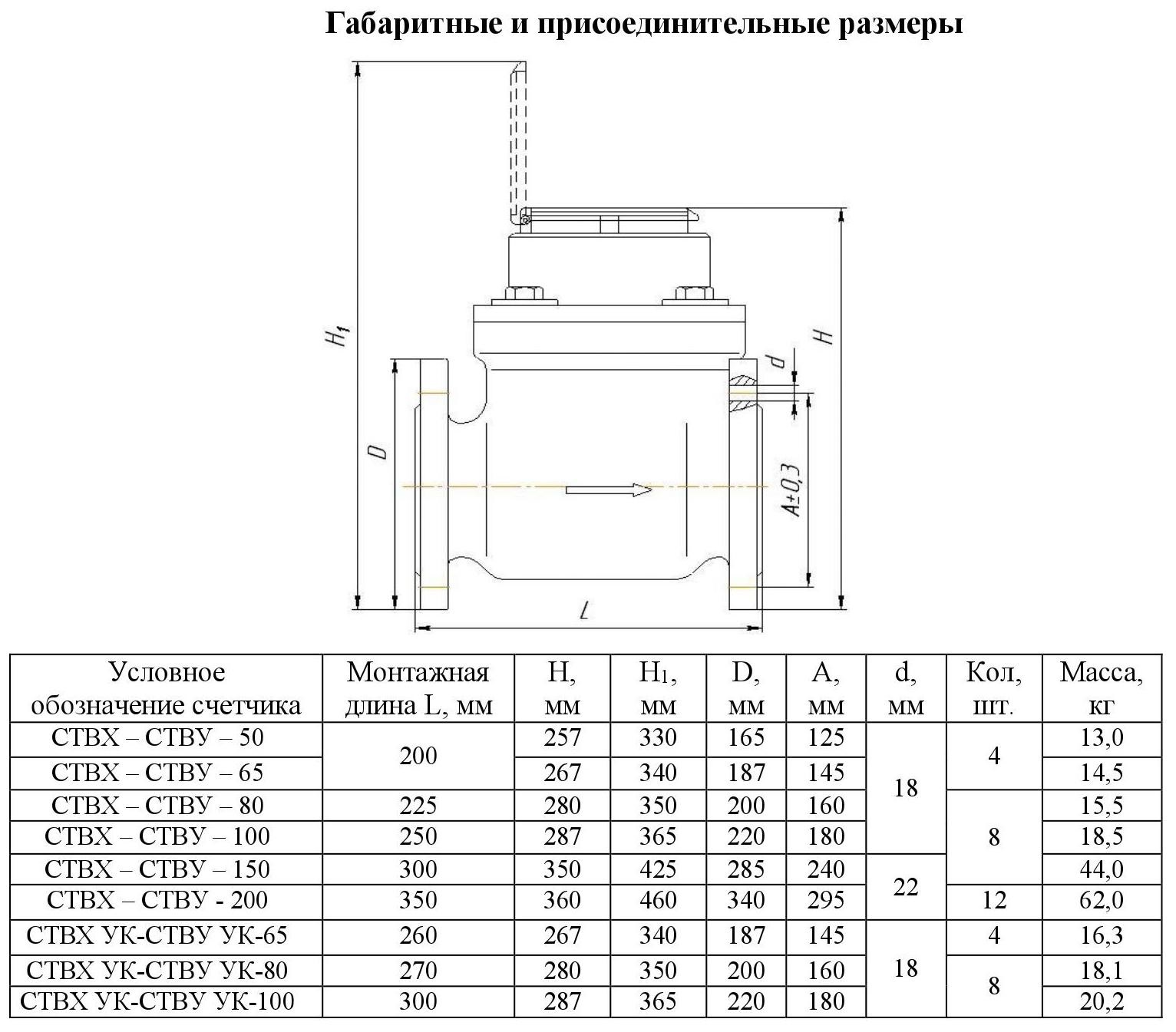

Габаритные и присоединительные размеры счетчиков СТВХ, СТВУ
