Ассортимент поставляемой нами продукции широк – от соединителей водопроводных сетей, до водомерных узлов, запорной арматуры и теплосчетчиков.

СТВХ Ду50-200

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

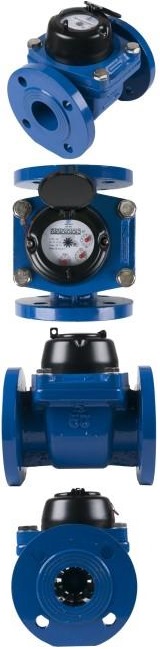

Счетчик турбинный для холодной воды СТВХ-50, СТВХ-65, СТВХ-80, СТВХ-100,
СТВХ-150, СТВХ-200.


Назначение  Счетчик турбинный холодной воды или водосчетчик СТВХ Ду50, Ду65, Ду80, Ду100, Ду150 и Ду200 - предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения .
Конструкция счетчика СТВХ  Промышленный турбинный счетчик. Предназначен для установки на объектах с большим расходом воды. Простая и не дорогая модификация водомера. Счетный механизм прибора герметичен и защищен от внешнего воздействия магнитного поля. Для дистанционного снятия показания, водосчетчик СТВХ поставляется в комплекте с датчиком герконовым (импульсным выходом).
Страна происхождения  Россия
Фирма-изготовитель  ПК Прибор/Декаст Метроник
Регламентирующий документ ТУ 4213-001-77986247-2005
Среда рабочая  Питьевая вода по ГОСТ Р 51232

Материал корпуса  Чугун
Температура рабочей среды  от +5 до +30С
Давление условное PN, кгс/см2  16
Присоединение  Фланцевое
Длина прямолинейных участков  перед счетчиком 3Ду, за счетчиком 1Ду
Комплект поставки  Счетчик холодной воды СВТХ -1 шт, прокладка - 2 шт., паспорт – 1 шт.
Межповерочный интервал  6 лет
Условия монтажа  Счетчик воды СТВХ рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх и чтоб направление потока соответствовало стрелке на корпусе прибора.

Гарантийный срок эксплуатации счетчика  18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика СТВХ-50 Ду50  – 200250 м3,СТВХ-65 Ду65  – 325500 м3, СТВХ-80 Ду80  – 600000 м3, СТВХ-100 Ду100  – 1050000 м3, СТВХ-150 Ду150  – 2000250 м3, СТВХ-200 Ду200  – 3000000 м3
Гарантийный срок хранения 1 год с момента изготовления.
Степень защиты  IP68
Примечание  Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком СТВХ рекомендуется установить фильтр.

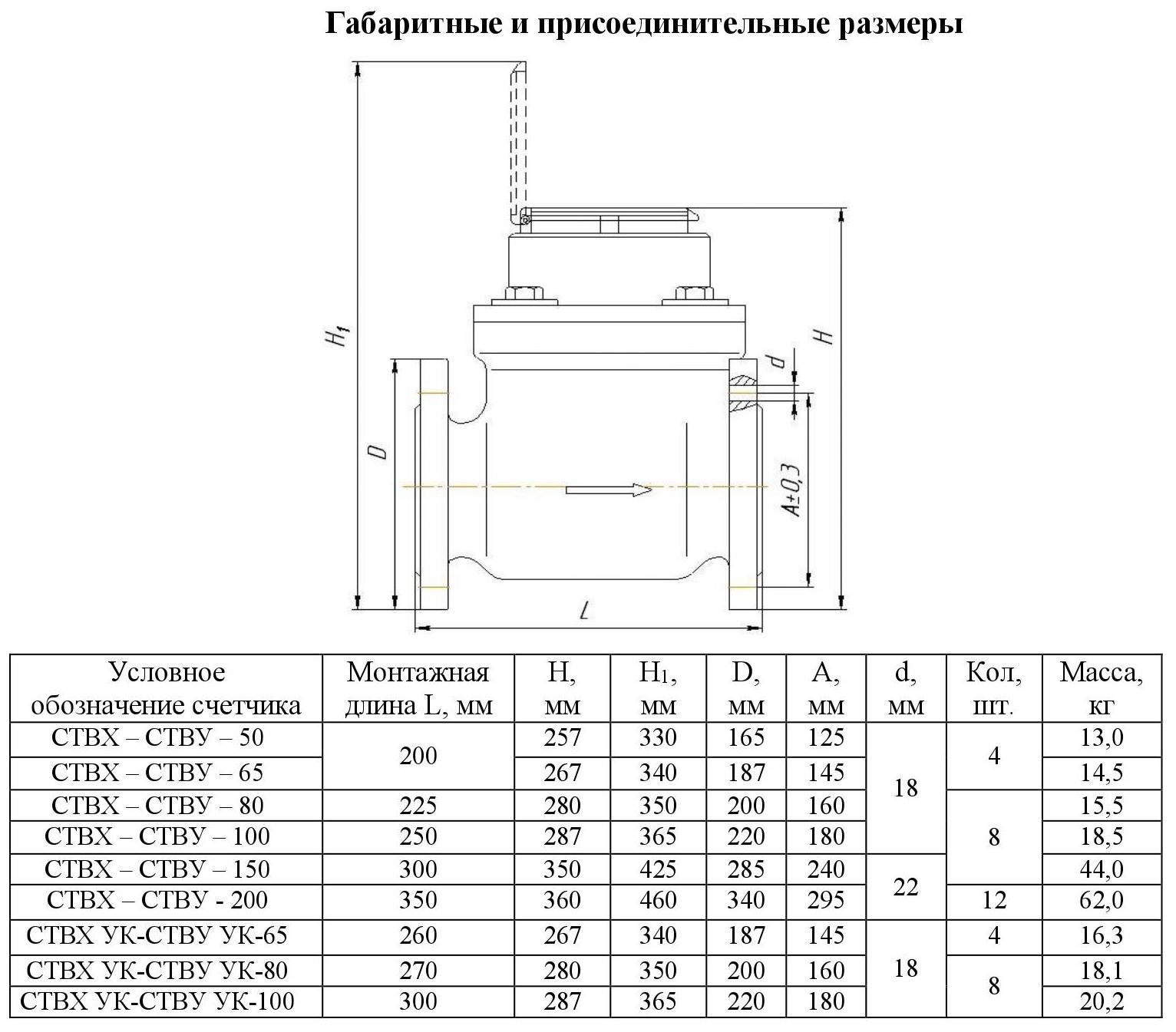

Технические характеристики счетчика СТВХ Ду50, Ду65, Ду80, Ду100, Ду150, Ду200:

Счетчик холодной воды СТВХ-50:

Монтажная длина, мм  200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч
Переходный расход воды, qt – 0,80 м3/ч
Номинальный(рабочий) расход воды, qn – 45 м3/ч
Максимальный расход воды, qmax – 90 м3/ч
Порог чувствительности, м3/ч - 0,35 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 370 м3
Месяц – 11000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3

Счетчик холодной воды СТВХ-65:
Монтажная длина, мм  200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч
Переходный расход воды, qt – 1,20 м3/ч
Номинальный(рабочий) расход воды, qn – 60 м3/ч
Максимальный расход воды, qmax – 120 м3/ч
Порог чувствительности, м3/ч - 0,35 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 900 м3
Месяц – 18000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3

Счетчик холодной воды СТВХ-80:
Монтажная длина, мм  225мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,60 м3/ч
Переходный расход воды, qt – 1,20 м3/ч
Номинальный(рабочий) расход воды, qn – 100 м3/ч
Максимальный расход воды, qmax – 200 м3/ч
Порог чувствительности, м3/ч - 0,4 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 1650 м3
Месяц – 33000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3

Счетчик холодной воды СТВХ-100:
Монтажная длина, мм  250мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,90 м3/ч
Переходный расход воды, qt – 1,80 м3/ч
Номинальный(рабочий) расход воды, qn – 150 м3/ч
Максимальный расход воды, qmax – 300 м3/ч
Порог чувствительности, м3/ч - 0,6 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 2900 м3
Месяц – 58000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3

Счетчик холодной воды СТВХ-150:
Монтажная длина, мм  300мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 2,00 м3/ч
Переходный расход воды, qt – 4,00 м3/ч
Номинальный(рабочий) расход воды, qn – 250 м3/ч
Максимальный расход воды, qmax – 500 м3/ч
Порог чувствительности, м3/ч – 1,3 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 5700 м3
Месяц – 114000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3

Счетчик холодной воды СТВХ-200:
Монтажная длина, мм  350мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 4,00 м3/ч
Переходный расход воды, qt – 6,00 м3/ч
Номинальный(рабочий) расход воды, qn – 350 м3/ч
Максимальный расход воды, qmax – 650 м3/ч
Порог чувствительности, м3/ч – 2,0 м3/ч

Максимальный объем воды измеренный за:
Сутки  - 8000 м3
Месяц – 160000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3

Купить счетчик холодной воды СТВХ-50 Ду50, СТВХ-65 Ду65, СТВХ-80 Ду80, СТВХ-100 Ду100, СТВХ-150 Ду150, СТВХ-200 Ду200 по цене завода-производителя, Вы можете на нашем сайте, отправив заявку на электронную почту.


Тип/МодельДУВес
Счетчик турбинный для холодной воды фланцевый СТВХ-50 50 13,0
Счетчик турбинный для холодной воды фланцевый СТВХ-65 65 14,5
Счетчик турбинный для холодной воды фланцевый СТВХ-80 80 15,5
Счетчик турбинный для холодной воды фланцевый СТВХ-100 100 18,5
Счетчик турбинный для холодной воды фланцевый СТВХ-150 150 44,0
Счетчик турбинный для холодной воды фланцевый СТВХ-200 200 62,0
