ВСКМ-15 ДГ, ВСКМ-20 ДГ

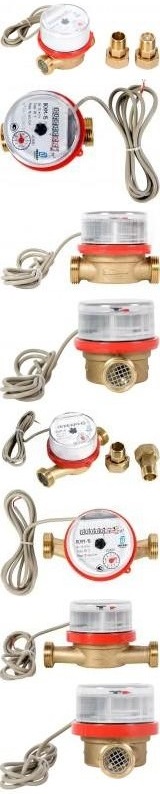

Счетчик воды универсальный ВСКМ-15 ДГ, ВСКМ-20 ДГ с импульсным
выходом (датчиком герконовым)
|
 |
Назначение Счетчик холодной и горячей воды (универсальный) крыльчатый марки ВСКМ-15 ДГ и ВСКМ-20 ДГ с импульсным выходом предназначен для измерения объема сетевой и питьевой воды, протекающей в системах холодного (ХВС) и горячего водоснабжения (ГВС).
Особенности конструкции Водосчетчик ВСКМ-15 ДГи ВСКМ-20 ДГ модернизированный сухоходный одноструйный прибор учета. Счетный механизм герметичен и защищен от воздействия магнитного поля. Допускается установка в затапливаемые колодцы.
Для удаленного снятия показания счетчика, прибор оснащен датчиком герконовым (импульсным выходом)
Регламентирующий документ ТУ 26.51.52.110-015-77986247-2016
Страна происхождения Россия
Фирма-изготовитель ПК Прибор (Декаст Метроник)
Измеряемая среда Питьевая вода по ГОСТ Р 51232-98
Температура рабочей среды, °С От +5°С до +90°С
Диаметр условного прохода, мм 15 мм, 20 мм
Давление условное PN, кгс/см2 1,6МПа (16 кгс/см2)
Присоединение Штуцерное (наружная резьба)
Длина прямолинейных участков до прибора и после Длины прямых участков до и после счетчика ВСКМ ДГ обеспечиваются присоединительными комплектами.
Комплект поставки Счетчик воды ВСКМ-15 ДГ или ВСКМ-20 ДГ – 1шт, Паспорт – 1шт., Комплект монтажных частей с обратным клапаном (или без него) – 1 комплект ( 2 шт. – гайки, 2 шт. – штуцеры, 2шт. – прокладки.)
Условия монтажа ВСКМ ДГ Счетчик рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх (класс В). Допускается установка счетчика ВСКМ ДГ на вертикальном трубопроводе при фронтальном или наклонном положении циферблата счетного механизма. При этом увеличиваются значения минимального и переходного расходов (класс А).
Средний срок службы счетчика ВСКМ-15 ДГ, ВСКМ-20 ДГ - 12 лет.
Гарантийный срок эксплуатации счетчика 48 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика ВСКМ ДГ Ду15 – 54000 м3, ВСКМ ДГ Ду20 – 90000 м3.
Гарантийный срок хранения 1 год с момента изготовления.
Межповерочный интервал счетчика воды ВСКМ ДГ - 6 лет
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком рекомендуется установить фильтр.
Технические характеристики счетчика ВСКМ-15 ДГ, ВСКМ-20 ДГ
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ВСКМ-15 ДГ метрологический класс В:
Строительная длина, мм 110 или 80мм
Расход воды, м3/ч:
Минимальный, qmin – 0,03 м3/ч
Переходный, qt – 0,12 м3/ч
Номинальный, qn – 1,50 м3/ч
Максимальный, qmax – 3,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 37,5 м3/ч
Месяц – 1125,0 м3/ч
Порог чувствительности, м3/ч - не более 0,01 м3/ч
Цена для одного импульса счетчика ВСКМ-15 ДГ – 10 л/импульс
Счетчик воды ВСКМ-15 ДГ метрологический класс А:
Строительная длина, мм 110 или 80мм
Расход воды, м3/ч:
Минимальный, qmin – 0,06 м3/ч
Переходный, qt – 0,15 м3/ч
Номинальный, qn – 1,50 м3/ч
Максимальный, qmax – 3,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 37,5 м3/ч
Месяц – 1125,0 м3/ч
Порог чувствительности, м3/ч - не более 0,01 м3/ч
Цена для одного импульса счетчика ВСКМ-15 ДГ – 10 л/импульс
Счетчик воды ВСКМ-20 ДГ метрологический класс В:
Строительная длина, мм 130мм
Расход воды, м3/ч:
Минимальный, qmin – 0,05 м3/ч
Переходный, qt – 0,20 м3/ч
Номинальный, qn – 2,50 м3/ч
Максимальный, qmax – 5,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 62,5 м3/ч
Месяц – 1875,0 м3/ч
Порог чувствительности, м3/ч - не более 0,015 м3/ч
Цена для одного импульса счетчика ВСКМ-20 ДГ – 10 л/импульс
Счетчик воды ВСКМ-20 ДГ метрологический класс А:
Строительная длина, мм 130мм
Расход воды, м3/ч:
Минимальный, qmin – 0,10 м3/ч
Переходный, qt – 0,25 м3/ч
Номинальный, qn – 2,50 м3/ч
Максимальный, qmax – 5,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 62,5 м3/ч
Месяц – 1875,0 м3/ч
Порог чувствительности, м3/ч - не более 0,015 м3/ч
Цена для одного импульса счетчика ВСКМ-20 ДГ – 10 л/импульс
Купить счетчик холодной и горячей воды универсальный ВСКМ-15 ДГ Ду15, ВСКМ-20 ДГ Ду20 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.
|
| Тип/Модель | ДУ | Вес |
| Счет универсальный с импульсным выходом ВСКМ-15 ДГ 10л/имп. ПК Прибор |
15 |
0,600(0,500) |
| Счет универсальный с импульсным выходом ВСКМ-20 ДГ 10л/имп. ПК Прибор |
20 |
0,700 |
|
|
|
|
|
|
|
|
