Назначение Счетчики воды крыльчатые модернизированные ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40, ВСКМ 90-50, ВСКМ 90-50Ф предназначены для измерения объема сетевой (СНиП 41-02 и СанПиН 2.1.4.1074-01) и питьевой воды (ГОСТ Р 51232-98 и СанПиН 2.1.4.1074-01), протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного (ХВС) и горячего водоснабжения (ГВС).

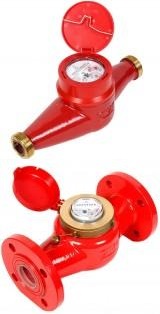

Особенности конструкции Водосчетчики ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40, ВСКМ 90-50 и ВСКМ 90-50Ф (фланцевое исполнение) - сухоходные многоструйные приборы учета. Счетный механизм герметичен и защищен от воздействия магнитного поля.
Регламентирующий документ ТУ 4213-001-77986247-2005, ТУ 26.51.52.110-015-7730213734-2019
Страна происхождения Россия
Фирма-изготовитель ПК Прибор/Декаст Метроник
Измеряемая среда Питьевая вода по ГОСТ Р 51232-98
Температура рабочей среды, °С От +5°С до +120°С
Диаметр условного прохода, мм 25 мм, 32 мм, 40 мм, 50мм
Давление условное PN, кгс/см2 1,6МПа (16 кгс/см2)
Присоединение ВСКМ Ду25, ВСКМ Ду32, ВСКМ Ду40, ВСКМ Ду50 – Наружная резьба (штуцерное), ВСКМ Ду50 Ф – фланцевое.
Длина прямолинейных участков до прибора и после Длины прямых участков до и после счетчика ВСКМ 90 Ду25, Ду32, Ду40, Ду50 обеспечиваются присоединительными комплектами. ВСКМ 90-50Ф (фланцевое исполнение) – 3Ду/1Ду.
Комплект поставки Счетчик воды ВСКМ 90-25/ ВСКМ 90-32/ ВСКМ 90-40 или ВСКМ 90-50 – 1шт, Паспорт – 1шт., Комплект монтажных частей – 1 комплект ( 2 шт. – гайки, 2 шт. – штуцеры, 2шт. – прокладки, 1шт.), ВСКМ 90-50Ф – Паспорт 1 шт.
Условия монтажа ВСКМ 90 Счетчик рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх (класс В). Допускается установка счетчика ВСКМ90 на вертикальном трубопроводе при фронтальном или наклонном положении циферблата счетного механизма. При этом увеличиваются значения минимального и переходного расходов ( класс А).
Полный средний срок службы счетчика ВСКМ90 Не менее 12 лет.
Гарантийный срок эксплуатации счетчика 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика ВСКМ 90 Ду25 – 47250 м3, ВСКМ 90 Ду32 – 81000 м3, ВСКМ 90 Ду40 – 135000 м3, ВСКМ 90 Ду50 – 202500 м3,
Гарантийный срок хранения 1 год с момента изготовления.
Межповерочный интервал 6 лет
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком рекомендуется установить фильтр.
Технические характеристики счетчика ВСКМ Ду25, Ду32, Ду40, Ду50, Ду50(фланцевое исполнение)
Счетчик воды ВСКМ90-25 метрологический класс В:
Строительная длина, мм 260мм
Расход воды, м3/ч:
Минимальный, qmin – 0,07 м3/ч
Переходный, qt – 0,28 м3/ч
Номинальный, qn – 3,50 м3/ч
Максимальный, qmax – 7,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 87,5 м3/ч
Месяц – 2625,0 м3/ч
Порог чувствительности, м3/ч - не более 0,03 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ВСКМ90-25 метрологический класс A:
Строительная длина, мм 260мм
Расход воды, м3/ч:
Минимальный, qmin – 0,14 м3/ч
Переходный, qt – 0,35 м3/ч
Номинальный, qn – 3,50 м3/ч
Максимальный, qmax – 7,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 87,5 м3/ч
Месяц – 2625,0 м3/ч
Порог чувствительности, м3/ч - не более 0,03 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ВСКМ90-32 метрологический класс В:
Строительная длина, мм 260мм
Расход воды, м3/ч:
Минимальный, qmin – 0,12 м3/ч
Переходный, qt – 0,48 м3/ч
Номинальный, qn – 6.00 м3/ч
Максимальный, qmax – 12,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 150,0 м3/ч
Месяц – 4500,0 м3/ч
Порог чувствительности, м3/ч - не более 0,048 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ВСКМ90-32 метрологический класс A:
Строительная длина, мм 260мм
Расход воды, м3/ч:
Минимальный, qmin – 0,24 м3/ч
Переходный, qt – 0,60 м3/ч
Номинальный, qn – 6.00 м3/ч
Максимальный, qmax – 12,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 150,0 м3/ч
Месяц – 4500,0 м3/ч
Порог чувствительности, м3/ч - не более 0,048 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ВСКМ90-40 метрологический класс В:
Строительная длина, мм 300мм
Расход воды, м3/ч:
Минимальный, qmin – 0,20 м3/ч
Переходный, qt – 0,80 м3/ч
Номинальный, qn – 10,00 м3/ч
Максимальный, qmax – 20,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 250,0 м3/ч
Месяц – 7500,0 м3/ч
Порог чувствительности, м3/ч - не более 0,055 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Емкость счетного механизма, м3 – 999999 м3
Счетчик воды ВСКМ90-40 метрологический класс A:
Строительная длина, мм 300мм
Расход воды, м3/ч:
Минимальный, qmin – 0,40 м3/ч
Переходный, qt – 1,00 м3/ч
Номинальный, qn – 10,00 м3/ч
Максимальный, qmax – 20,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 250,0 м3/ч
Месяц – 7500,0 м3/ч
Порог чувствительности, м3/ч - не более 0,055 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Емкость счетного механизма, м3 – 999999 м3
Счетчик воды ВСКМ90-50, ВСКМ90-50Ф метрологический класс В:
Строительная длина, мм 300мм
Расход воды, м3/ч:
Минимальный, qmin – 0,45 м3/ч
Переходный, qt – 3,00 м3/ч
Номинальный, qn – 15,00 м3/ч
Максимальный, qmax – 30,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 375,0 м3/ч
Месяц – 11250,0 м3/ч
Порог чувствительности, м3/ч - не более 0,06 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Емкость счетного механизма, м3 – 999999 м3
Счетчик воды ВСКМ90-50, ВСКМ90-50Ф метрологический класс A:
Строительная длина, мм 300мм
Расход воды, м3/ч:
Минимальный, qmin – 1,20 м3/ч
Переходный, qt – 4,50 м3/ч
Номинальный, qn – 15,00 м3/ч
Максимальный, qmax – 30,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки – 375,0 м3/ч
Месяц – 11250,0 м3/ч
Порог чувствительности, м3/ч - не более 0,06 м3/ч
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Емкость счетного механизма, м3 – 999999 м3
Купить счетчик холодной и горячей воды универсальный ВСКМ 90-25 Ду25, ВСКМ 90-32 Ду32, ВСКМ 90-40 Ду40, ВСКМ 90-50 Ду50 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.
