ВСХд исп. 02 Ду15-20

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

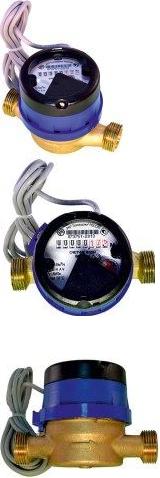

Счетчик квартирный ВСХд-15-02, ВСХд-20-02 с импульсным
выходом для холодной воды


Назначение  Счетчик квартирный импульсный марки ВСХд с диаметром условным 15мм, 20мм предназначен для измерения объема горячей воды, качество которой соответствует СанПиН 2.1.4.1074-01 и СНиП 41-02-2003, протекающей в системе горячего водоснабжения.
Особенности конструкции счетчика  Сухоходный, одноструйный  крыльчатый водомер.
Счетчики ВСХ/ВСХд имеют два исполнения, которые отличаются материалом из которого изготовлен корпус прибора:
1.      Счетчики типа ВСХ, ВСХд Ду 15, 20мм - исполнение  02.  (корпус из латуни, стандартное исполнение, счетный механизм с 8-ми барабанами и 1-м стрелочным индикатором)
2.      Счетчики типа ВСХ, ВСХд Ду 15, 20мм - исполнение  03.  (корпус из высокопрочной пластмассы, спец.   исполнение, счетный механизм с 8-ми барабанами и 1-м стрелочным индикатором)
Измеренный объем показывают в метрах кубических и его долях.
Водосчетчик ВСХд15, ВСХд20 имеет защиту от воздействия магнитных полей.
Для дистанционного снятия показаний, в счетчик поставляется с датчиком импульсов(герконом)
Страна происхождения  Россия

Фирма-изготовитель  АО «Тепловодомер»
Регламентирующий документ ТУ 4213-200-18151455-2001
Материал корпуса  Латунь
Среда рабочая  Холодная вода
Температура рабочей среды (наибольшая)  50С
Давление условное PN, кгс/см2  16
Присоединение  Муфтовое

Цена одного импульса для счетчика ВСХд-15, ВСХд-20  0,001 м3(0,01 м3 – под заказ)
Длина прямолинейных участков трубопровода: до прибора и после, DN  5DN/1DN

Установка  Счетчик ВСХд-15, ВСХд-20 устанавливается на трубопроводе на вводах в здания или в отдельные помещения с температурой воздуха в диапазоне от +5 до +50С и относительной влажностью не более 80%.
Комплект поставки  Счетчик - 1шт., паспорт - 1шт.
Присоединители для счетчиков воды ВСХд-15, ВСХд 20 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Условия монтажа  Установка в горизонтальном и вертикальном положении.
Межповерочный интервал  6 лет
Гарантийный срок эксплуатации счетчика ВСХд – 24 месяца с момента реализации.

Средний срок службы - не менее 12 лет.
Ед. изм шт.

Технические характеристики счетчика ВСХд Ду15, Ду20 исполнение 02:

Счетчик холодной воды муфтовый ВСХд-15-02 метрологический класс В:

Монтажная длина, мм  80мм/110мм
Высота, мм  85мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,03 м3/ч
Переходный расход воды, qt – 0,12 м3/ч
Номинальный(рабочий) расход воды, qn – 1,5 м3/ч
Максимальный расход воды, qmax – 3 м3/ч
Порог чувствительности, м3/ч - 0,01 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 38 м3
Месяц – 1125 м3
Емкость счетного механизма, м3 – 99 999,999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХд-15-02 Ду15 – не более 0,65 кг.

Цена одного импульса для счетчика ВСХд-15-02 - 1 литр/импульс

Счетчик холодной воды муфтовый ВСХд-15-02 метрологический класс A:
Монтажная длина, мм  80мм/110мм
Высота, мм  85мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,06 м3/ч
Переходный расход воды, qt – 0,15 м3/ч
Номинальный(рабочий) расход воды, qn – 1,5 м3/ч
Максимальный расход воды, qmax – 3 м3/ч
Порог чувствительности, м3/ч - 0,01 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 38 м3
Месяц – 1125 м3
Емкость счетного механизма, м3 – 99 999,999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХд-15-02 Ду15 – не более 0,65 кг.

Цена одного импульса для счетчика ВСХд-15-02 - 1 литр/импульс

Счетчик холодной воды муфтовый ВСХд-20-02 метрологический класс В:
Монтажная длина, мм  130мм
Высота, мм  85мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 2,5 м3/ч
Максимальный расход воды, qmax – 5 м3/ч
Порог чувствительности, м3/ч - 0,02 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 63 м3
Месяц – 1875 м3
Емкость счетного механизма, м3 – 99999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХд-20-02 Ду20 – не более 0,75 кг.

Цена одного импульса для счетчика ВСХд-20-02 - 1 литр/импульс

Счетчик холодной воды муфтовый ВСХд-20-02 метрологический класс A:
Монтажная длина, мм  130мм
Высота, мм  85мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,1 м3/ч
Переходный расход воды, qt – 0,25 м3/ч
Номинальный(рабочий) расход воды, qn – 2,5 м3/ч
Максимальный расход воды, qmax – 5 м3/ч
Порог чувствительности, м3/ч - 0,02 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 63 м3
Месяц – 1875 м3
Емкость счетного механизма, м3 – 99999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСХд-20-02 Ду20 – не более 0,75 кг.

Цена одного импульса для счетчика ВСХд-20-02 - 1 литр/импульс

Купить счетчик холодной воды квартирный ВСХд-15-02 Ду15, ВСХд-20-02 Ду20 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.


Тип/МодельДУВес
Счетчик холодной воды квартирный ВСХд-15-02 с импульсным выходом 15 0,65
Счетчик холодной воды квартирный ВСХд-20-02 с импульсным выходом 20 0,75
