ВСГ исп. 02 Ду15-20

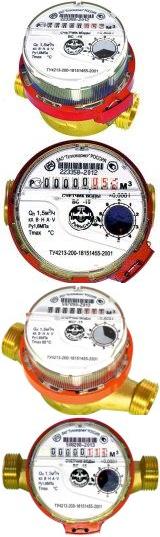

Счетчик горячей воды квартирный ВСГ-15-02, ВСГ-20-02
|
 |
Назначение Счетчик крыльчатый, сухоходный марки ВСГ с условным диаметром Ду15, Ду20, предназначен для измерения объема воды, качество которой соответствует СанПиН 2.1.4.1074-01 и
СНиП 41-02-2003, протекающей в системе горячего водоснабжения.
Особенности конструкции счетчика Квартирный одноструйный водомер. Счетчики ВСГ имеют два исполнения, которые отличаются материалом из которого изготовлен корпус прибора:
1. Счетчики типа ВСГ, ВСГд Ду 15, 20мм - исполнение 02 (корпус из латуни, стандартное исполнение, счетный механизм с 8-ми барабанами и 1-м стрелочным индикатором)
2. Счетчики типа ВСГ Ду 15мм - исполнение 03 (корпус из высокопрочной пластмассы, спец. исполнение, счетный механизм с 8-ми барабанами и 1-м стрелочным индикатором)
Измеренный объем показывают в метрах кубических и его долях.
Водомер ВСГ15, ВСГ20 антимагнитный, защищен от воздействия магнитных полей.
Страна происхождения Россия
Фирма-изготовитель Тепловодомер
Регламентирующий документ ТУ 4213-200-18151455-2001
Материал корпуса Латунь
Среда рабочая Горячая вода
Температура рабочей среды (наибольшая) 95С
Давление условное PN, кгс/см2 16
Присоединение Муфтовое
Длина прямолинейных участков трубопровода: до прибора и после, DN 5DN/1DN. Прямой участок трубопровода перед счетчиком и после него для DN не требуется, если счетчик монтируется с комплектом присоединителей, поставляемых заводом-изготовителем.
Установка Счетчик ВСГ-15, ВСГ-20 устанавливается на трубопроводе на вводах в здания или в отдельные помещения с температурой воздуха в диапазоне от +5 до +50С и относительной влажностью не более 80%.
Комплект поставки Счетчик - 1шт., паспорт - 1шт. Присоединители для счетчиков воды ВСГ-15, ВСГ-20 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.) в комплект поставки не входят и комплектуются по отдельному заказу.
Условия монтажа Установка в горизонтальном и вертикальном положении.
Межповерочный интервал 6 лет
Гарантийный срок эксплуатации счетчика ВСГ – 24 месяца с момента реализации.
Средний срок службы - не менее 12 лет.
Ед. изм шт.
Технические характеристики счетчика ВСГ Ду15, Ду20 исполнение 02:
Счетчик холодной воды муфтовый ВСГ-15-02 метрологический класс В:
Монтажная длина, мм 80мм/110мм
Высота, мм 75мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,03 м3/ч
Переходный расход воды, qt – 0,12 м3/ч
Номинальный(рабочий) расход воды, qn – 1,5 м3/ч
Максимальный расход воды, qmax – 3 м3/ч
Порог чувствительности, м3/ч - 0,01 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 38 м3
Месяц – 1125 м3
Емкость счетного механизма, м3 – 99 999,999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСГ-15-02 Ду15 – не более 0,65 кг.
Счетчик холодной воды муфтовый ВСГ-15-02 метрологический класс A:
Монтажная длина, мм 80мм/110мм
Высота, мм 75мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,06 м3/ч
Переходный расход воды, qt – 0,15 м3/ч
Номинальный(рабочий) расход воды, qn – 1,5 м3/ч
Максимальный расход воды, qmax – 3 м3/ч
Порог чувствительности, м3/ч - 0,01 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 38 м3
Месяц – 1125 м3
Емкость счетного механизма, м3 – 99 999,999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСГ-15-02 Ду15 – не более 0,65 кг.
Счетчик холодной воды муфтовый ВСГ-20-02 метрологический класс В:
Монтажная длина, мм 130мм
Высота, мм 75мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,05 м3/ч
Переходный расход воды, qt – 0,20 м3/ч
Номинальный(рабочий) расход воды, qn – 2,5 м3/ч
Максимальный расход воды, qmax – 5 м3/ч
Порог чувствительности, м3/ч - 0,02 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 63 м3
Месяц – 1875 м3
Емкость счетного механизма, м3 – 99999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСГ-20-02 Ду20 – не более 0,75 кг.
Счетчик холодной воды муфтовый ВСГ-20-02 метрологический класс A:
Монтажная длина, мм 130мм
Высота, мм 75мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,1 м3/ч
Переходный расход воды, qt – 0,25 м3/ч
Номинальный(рабочий) расход воды, qn – 2,5 м3/ч
Максимальный расход воды, qmax – 5 м3/ч
Порог чувствительности, м3/ч - 0,02 м3/ч
Максимальный объем воды, измеренный за:
Сутки – 63 м3
Месяц – 1875 м3
Емкость счетного механизма, м3 – 99999 м3
Минимальная цена деления счетного механизма, м3 - 0,00005 м3
Масса счетчика ВСГ-20-02 Ду20 – не более 0,75 кг.
Купить счетчик холодной воды квартирный ВСГ-15-02 Ду15, ВСГ-20-02 Ду20 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.
|
| Тип/Модель | ДУ | Вес |
| Счетчик горячей воды квартирный ВСГ-15-02 |
15 |
0,065 |
| Счетчик горячей воды квартирный ВСГ-20-02 |
20 |
0,075 |
|
|
|
|
|
|
|
|
