ОСВУ-15, ОСВУ-20

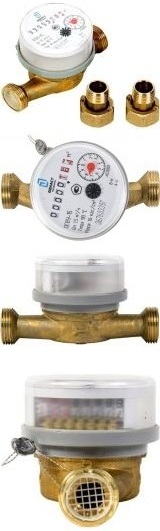

Счетчик холодной и горячей воды (универсальный) ОСВУ-15, ОСВУ-20
Декаст Метроник / ПК Прибор
|
 |
Назначение Счетчик холодной и горячей воды (универсальный) крыльчатый марки ОСВУ-15, ОСВУ-20 предназначен для измерения объема сетевой и питьевой воды, протекающей в системах холодного (ХВС) и горячего водоснабжения (ГВС) в открытых и закрытых системах теплоснабжения.
Особенности конструкции Водосчетчик ОСВУ-15, ОСВУ-20 сухоходный одноструйный прибор учета. Счетный механизм герметичен и защищен от воздействия магнитного поля. Допускается установка в затапливаемые колодцы.
Регламентирующий документ ТУ 26.51.52.110-015-77986247-2016, ТУ 4213-001-77986247-2005
Страна происхождения Россия
Фирма-изготовитель ПК Прибор (Декаст Метроник)
Измеряемая среда Питьевая вода по ГОСТ Р 51232-98
Температура рабочей среды, °С От +5°С до +90°С
Диаметр условного прохода, мм 15 мм, 20 мм
Давление условное PN, кгс/см2 1,6МПа (16 кгс/см2)
Присоединение Штуцерное (наружная резьба)
Длина прямолинейных участков до прибора и после Длины прямых участков до и после счетчика ОСВУ обеспечиваются присоединительными комплектами.
Комплект поставки Счетчик воды ОСВУ-15 или ОСВУ-20 – 1шт, Паспорт – 1шт., Комплект монтажных частей с обратным клапаном (или без него) – 1 комплект ( 2 шт. – гайки, 2 шт. – штуцеры, 2шт. – прокладки.)
Условия монтажа ОСВУ Счетчик рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх (класс В). Допускается установка счетчика ОСВУ на вертикальном трубопроводе при фронтальном или наклонном положении циферблата счетного механизма. При этом увеличиваются значения минимального и переходного расходов (класс А).
Гарантийный срок эксплуатации счетчика 48 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика ОСВУ Ду15 – 54000 м3, ОСВУДу20 – 90000 м3.
Гарантийный срок хранения 1 год с момента изготовления.
Межповерочный интервал счетчика воды ОСВУ - 6 лет
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком рекомендуется установить фильтр.
Технические характеристики счетчика ОСВУ-15, ОСВУ-20
Минимальная цена деления счетного механизма, м3 - 0,0001 м3
Емкость счетного механизма, м3 – 99999 м3
Счетчик воды ОСВУ-15 метрологический класс В:
Строительная длина, мм 110
Расход воды, м3/ч:
Минимальный, qmin – 0,03 м3/ч
Переходный, qt – 0,12 м3/ч
Номинальный, qn – 1,50 м3/ч
Максимальный, qmax – 3,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 37,5 м3/ч
Месяц – 1125,0 м3/ч
Порог чувствительности, м3/ч - не более 0,015 м3/ч
Счетчик воды ОСВУ-15 метрологический класс А:
Строительная длина, мм 110
Расход воды, м3/ч:
Минимальный, qmin – 0,06 м3/ч
Переходный, qt – 0,15 м3/ч
Номинальный, qn – 1,50 м3/ч
Максимальный, qmax – 3,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 37,5 м3/ч
Месяц – 1125,0 м3/ч
Порог чувствительности, м3/ч - не более 0,015 м3/ч
Счетчик воды ОСВУ-20 метрологический класс В:
Строительная длина, мм 130мм
Расход воды, м3/ч:
Минимальный, qmin – 0,05 м3/ч
Переходный, qt – 0,20 м3/ч
Номинальный, qn – 2,50 м3/ч
Максимальный, qmax – 5,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 62,5 м3/ч
Месяц – 1875,0 м3/ч
Порог чувствительности, м3/ч - не более 0,02 м3/ч
Счетчик воды ОСВУ-20 метрологический класс А:
Строительная длина, мм 130мм
Расход воды, м3/ч:
Минимальный, qmin – 0,10 м3/ч
Переходный, qt – 0,25 м3/ч
Номинальный, qn – 2,50 м3/ч
Максимальный, qmax – 5,00 м3/ч
Максимальный объем воды, м3, измеренный за:
Сутки - 62,5 м3/ч
Месяц – 1875,0 м3/ч
Порог чувствительности, м3/ч - не более 0,015 м3/ч
Купить счетчик холодной и горячей воды универсальный ОСВУ-15 Ду15, ОСВУ-20 Ду20 по заводской цене, Вы можете на нашем сайте, отправив заявку на электронную почту.
|
| Тип/Модель | ДУ | Вес |
| Счетчик холодной и горячей воды (универсальный) ОСВУ-15 |
15 |
0,7 |
| Счетчик холодной и горячей воды (универсальный) ОСВУ-20 |
20 |
0,8 |
|
|
|
|
|
|
|
|
