Задвижка 30ч39р завод им. Гаджиева

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод
им. Гаджиева (Россия)



Назначение  Задвижка с обрезиненным клином и невыдвижным шпинделем 30ч39р применяется в качестве запорного устройства на трубопроводах для питьевого и хозяйственно-бытового водоснабжения.
Особенность конструкции задвижки 30ч39р:
1.      Высокая надежность, небольшой крутящий момент (до 15 кгс/м);
2.      Безсальниковое уплотнение шпинделя;
3.      Отсутствие приямка, углублений и пазов в корпусе задвижек;
4.      Двойные уплотнения у шпинделя и опорной втулки;
5.      Наличие манжеты для наружной защиты уплотнений шпинделя;
6.      Изоляция опорного узла от рабочей среды при полном поднятии клина;
7.      Невозможность заклинивания затвора задвижки (упругий клин);
8.      Покрытие изделия снаружи и внутри краской порошковой, предохраняющей задвижку от коррозии;
9.      Материалы, контактирующие с рабочей средой, допустимы для контакта с пищевой средой;
10.  Болты крепления крышки и корпуса изолированы от внешней среды;
11.  Возможность замены уплотнений опорного узла и шпинделя;
12.  Уменьшение трения и плавность хода в клине за счет применения ходовой втулки из латуни.
Страна происхождения  Россия
Регламентирующий документ  ТУ 3721-003-07529459-04 (х/в), ТУ 3721-004-07529459-06 (г/в)
Класс герметичности по ГОСТ 9594  А (протечки не допускаются)
Среда рабочая  Вода по СанПин 2.1.4.1074, вода пресная и пар

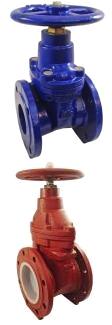

Температура рабочей среды (наибольшая)  от +5С до 75С на холодную воду (синий цвет задвижки), от +5С до +150С на горячую воду (красный цвет задвижки)
Давление условное МПа (кгс/см2)  Ду50-150 1,6МПа (16 кгс/см2), Ду200 1,0МПа (10 кгс/см2)
Материал корпусных деталей(корпус, крышка, маховик)  Чугун СЧ20 ГОСТ 1412
Материал шпинделя  Сталь 20Х13
Материал опорной втулки  Латунь
Материал уплотнений  Резиновая смесь типа EPDM
Управление  Ручное (штурвал/маховик)
Геометрия затвора  Клиновый (обрезиненный)
Конструкция шпинделя  Невыдвижной
Монтаж  Установочное положение задвижки на трубопроводе любое, кроме маховиком/штурвалом вниз
Присоединение  Фланцевое по ГОСТ 12815
Комплект поставки  Задвижка 30ч39р в сборе с моховиком/штурвалом
Средняя наработка на отказ  600 циклов
Средний срок службы до списания  10 лет
Средний ресурс до списания  1000 циклов
Климатическое исполнение  УХЛ категория размещения 3
Ед. изм  шт

Тип/МодельДУВес
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод им. Гаджиева 50 12
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод им. Гаджиева 100 21
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод им. Гаджиева 125 46
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод им. Гаджиева 150 48
Задвижка с обрезиненным клином короткая фланцевая 30ч39р завод им. Гаджиева 200 76
