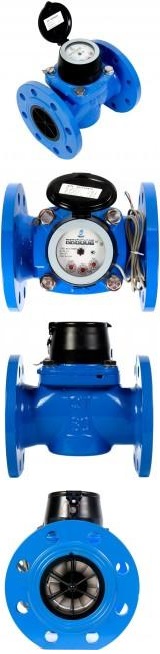

Назначение Счетчик турбинный холодной воды или водосчетчик СТВХ «СТРИМ» Ду50, Ду65, Ду80, Ду100, Ду150 и Ду200 - предназначен для измерения объема сетевой и питьевой воды, протекающей системах холодного водоснабжения. Возможна установка водомера в помещениях с повышенной влажностью.
Промышленный высокоточный счетчик воды СТВХ «СТРИМ» изготавливается в двух исполнениях:
1. Без дистанционного выхода – СТВХ «СТРИМ»
2. С дистанционным снятием показания - СТВХ «СТРИМ» ДГ (поставляется в комплекте с датчиком герконовым/импульсным выходом). Цена импульса для водосчетчиков СТВХ-50 «СТРИМ» ДГ, СТВХ-65 «СТРИМ» ДГ, СТВХ-80 «СТРИМ» ДГ и СТВХ-100 «СТРИМ» ДГ – 100 л/импульс. Для водомеровСТВХ-150 «СТРИМ» ДГ и СТВХ-200 «СТРИМ» ДГ – 1000 л/импульс.
Страна происхождения Россия
Фирма-изготовитель ПК Прибор/Декаст Метроник
Регламентирующий документ ТУ 4213-010-77986247-2012
Степень защиты оболочки в соответствии с ГОСТ 14254 IP68
Среда рабочая Вода
Материал корпуса Чугун
Температура рабочей среды от +5 до +50С
Давление условное PN, кгс/см2 16
Присоединение Фланцевое
Длина прямолинейных участков Перед счетчиком 3Ду, за счетчиком 1Ду
Комплект поставки Счетчик холодной воды СТВХ «СТРИМ» -1 шт, прокладка - 2 шт., паспорт – 1 шт.
Межповерочный интервал 6 лет
Средний срок службы Не менее 12 лет
Среднее время наработки на отказ Не менее 110000 часов
Условия монтажа Счетчик воды СТВХ «СТРИМ» рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх, при этом направление потока должно соответствовать стрелке на корпусе прибора.
Гарантийный срок эксплуатации счетчика 18 месяцев со дня ввода в эксплуатацию при гарантийной наработке, не превышающей для счетчика СТВХ «СТРИМ» - 50 Ду50 – 200250 м3,СТВХ «СТРИМ» - 65 Ду65 – 325500 м3, СТВХ «СТРИМ» - 80 Ду80 – 600000 м3, СТВХ «СТРИМ» - 100 Ду100 – 1050000 м3, СТВХ «СТРИМ» - 150 Ду150 – 2000250 м3, СТВХ «СТРИМ» - 200 Ду200 – 3000000 м3
Гарантийный срок хранения 1 год с момента изготовления.
Степень защиты IP68
Примечание Изделие изготовлено в РФ и не подлежит обязательной сертификации.
Перед счетчиком СТВХ «СТРИМ» рекомендуется установить фильтр.
Технические характеристики счетчика СТВХ «СТРИМ» Ду50, Ду65, Ду80, Ду100, Ду150, Ду200:
Счетчик холодной воды СТВХ-50 «СТРИМ»:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч (Класс В), 0,25 м3/ч (Класс С)
Переходный расход воды, qt – 0,8 м3/ч (Класс В), 0,4 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 50 м3/ч
Максимальный расход воды, qmax – 100 м3/ч
Порог чувствительности, м3/ч - 0,125 м3/ч
Максимальный объем воды измеренный за:
Сутки - 370 м3
Месяц – 11000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-50 «СТРИМ» ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-65 «СТРИМ»:
Монтажная длина, мм 200мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,45 м3/ч (Класс В), 0,38 м3/ч (Класс С)
Переходный расход воды, qt – 1,2 м3/ч (Класс В), 0,64 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 60 м3/ч
Максимальный расход воды, qmax – 120 м3/ч
Порог чувствительности, м3/ч - 0,19 м3/ч
Максимальный объем воды измеренный за:
Сутки - 900 м3
Месяц – 18000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-65 «СТРИМ» ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-80 «СТРИМ»:
Монтажная длина, мм 225мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,6 м3/ч (Класс В), 0,4 м3/ч (Класс С)
Переходный расход воды, qt – 1,2 м3/ч (Класс В), 0,64 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 120 м3/ч
Максимальный расход воды, qmax – 240 м3/ч
Порог чувствительности, м3/ч - 0,2 м3/ч
Максимальный объем воды измеренный за:
Сутки - 1650 м3
Месяц – 33000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-80 «СТРИМ» ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-100 «СТРИМ»:
Монтажная длина, мм 250мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 0,9 м3/ч (Класс В), 0,64 м3/ч (Класс С)
Переходный расход воды, qt – 1,8 м3/ч (Класс В), 1 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 160 м3/ч
Максимальный расход воды, qmax – 320 м3/ч
Порог чувствительности, м3/ч - 0,25 м3/ч
Максимальный объем воды измеренный за:
Сутки - 2900 м3
Месяц – 58000 м3
Емкость счетного механизма, м3 – 999999 м3
Минимальная цена деления счетного механизма, м3 - 0,001 м3
Цена одного импульса для счетчика СТВХ-100 «СТРИМ» ДГ - 100 литров/импульс
Счетчик холодной воды СТВХ-150 «СТРИМ»:
Монтажная длина, мм 300мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 2 м3/ч (Класс В), 1 м3/ч (Класс С)
Переходный расход воды, qt – 4 м3/ч (Класс В), 1,6 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 250 м3/ч
Максимальный расход воды, qmax – 500 м3/ч
Порог чувствительности, м3/ч – 0,5 м3/ч
Максимальный объем воды измеренный за:
Сутки - 5700 м3
Месяц – 114000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Цена одного импульса для счетчика СТВХ-150 «СТРИМ» ДГ - 1000 литров/импульс
Счетчик холодной воды СТВХ-200 «СТРИМ»:
Монтажная длина, мм 350мм
Расход воды, м3/ч:
Минимальный расход воды, qmin – 4 м3/ч (Класс В), 1,6 м3/ч (Класс С)
Переходный расход воды, qt – 6 м3/ч (Класс В), 2,56 м3/ч (Класс С)
Номинальный(рабочий) расход воды, qn – 500 м3/ч
Максимальный расход воды, qmax – 1000 м3/ч
Порог чувствительности, м3/ч – 0,8 м3/ч
Максимальный объем воды измеренный за:
Сутки - 8000 м3
Месяц – 160000 м3
Емкость счетного механизма, м3 – 9999999 м3
Минимальная цена деления счетного механизма, м3 - 0,01 м3
Цена одного импульса для счетчика СТВХ-200 «СТРИМ» ДГ - 1000 литров/импульс
