FAF 3500 Viton
Затвор поворотный дисковый FAF 3500 Viton Ру6/10/16 серии Wafer с ручкой
|
 |
Назначение Заслонка поворотная типа «Баттерфляй» FAF 3500 серии «Wafer» с ручкой применяется в качестве запорно-регулирующей арматуры на трубопроводе.
Особенности конструкции:
Применение в режиме регулирования, а также в режиме «открыть-закрыть».
Затворы комплектуются дисками из нержавеющей стали и вкладышами EPDM, NBR или V1TON в зависимости от состава и температуры рабочей среды.
Наружное и внутреннее эпоксидное порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.
Затвор подлежит автоматизации. На затвор FAF 3500 может устанавливаться как пневматический, так и электропривод. Верхний фланец позволяет монтаж приводов без дополнительных частей.
Страна происхождения Турция
Бренд FAF (ФАФ)
Серия 3500
Материал конструкции корпуса Чугун GG25
Материал диска Нержавеющая сталь
Давление условное PN, МПа (кгс/см2) 1,6(16)
Класс герметичности А по ГОСТ 9544-93
Седловое уплотнение (вкладыш, манжета) FPM/ВИТОН
Максимальная температура 200°C
Материал уплотнения:
FPM (Viton) -20 / +200 C
Основные характеристики Высокая стойкость к температуре и химическому воздействию. Отличные механические и физические свойства. Низкая стойкость к сжатию и проницаемости газов.
Подходит для применения Вода, кислоты, масла, ароматические, алифатические и галогенизированные углеводороды.
Непригодно Для кетонов (ацетон, ацетофенон), эстеров (сложные эфиры) или в комбинации с горячей водой и нефтепродуктами.
Присоединение Межфланцевое. Ответные фланцы - Ру6, Ру10, Ру16 (универсальная рассверловка на корпусе затвора)
Управление Рукоятка, редуктор, электропривод, пневмопривод.
Ед. изм шт

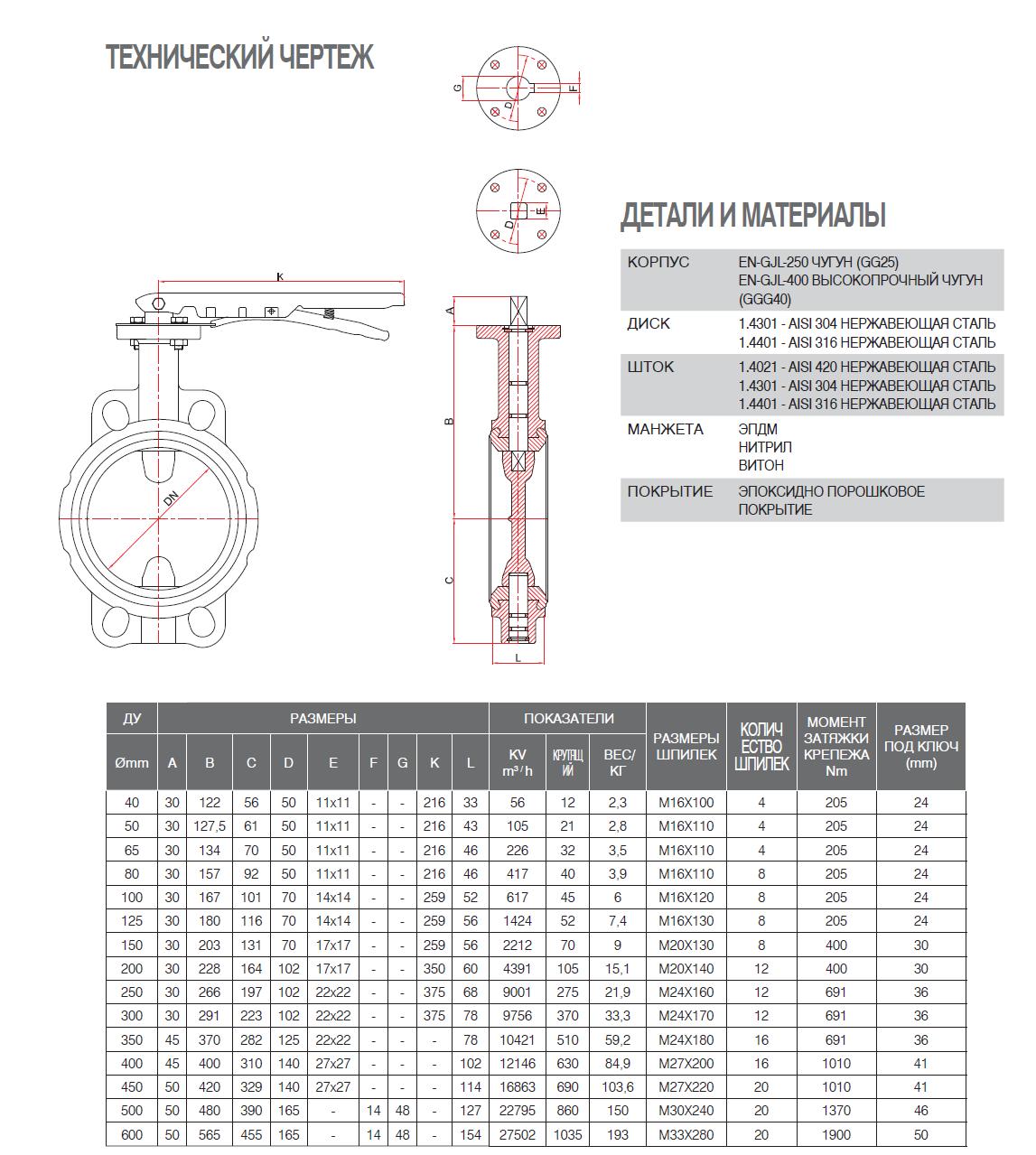

Габаритные размеры затвора (заслонки) FAF 3500
|
| Тип/Модель | ДУ | Вес |
| Затвор поворотный дисковый FAF 3500-040 Viton Ру6/10/16 серия «Wafer» с ручкой |
40 - 1 1/2" |
2,3 |
| Затвор поворотный дисковый FAF 3500-050 Viton Ру6/10/16 серия «Wafer» с ручкой |
50 – 2" |
2,8 |
| Затвор поворотный дисковый FAF 3500-065 Viton Ру6/10/16 серия «Wafer» с ручкой |
65 – 2 1/2" |
3,5 |
| Затвор поворотный дисковый FAF 3500-080 Viton Ру6/10/16 серия «Wafer» с ручкой |
80 – 3" |
3,9 |
| Затвор поворотный дисковый FAF 3500-100 Viton Ру6/10/16 серия «Wafer» с ручкой |
100 – 4" |
6 |
| Затвор поворотный дисковый FAF 3500-125 Viton Ру6/10/16 серия «Wafer» с ручкой |
125 – 5" |
7,4 |
| Затвор поворотный дисковый FAF 3500-150 Viton Ру6/10/16 серия «Wafer» с ручкой |
150 – 6" |
9 |
| Затвор поворотный дисковый FAF 3500-200 Viton Ру6/10/16 серия «Wafer» с ручкой |
200 – 8" |
15,1 |
| Затвор поворотный дисковый FAF 3500-250 Viton Ру6/10/16 серия «Wafer» с ручкой |
250 – 10" |
21,9 |
| Затвор поворотный дисковый FAF 3500-300 Viton Ру6/10/16 серия «Wafer» с ручкой |
300 – 12" |
33,3 |
|
|
|
|
|
|
|
|
