FAF 3600 LUG

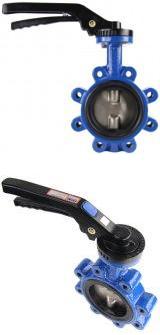

Затвор поворотный FAF 3600 типа «LUG» с резьбовыми проушинами
и диском из нержавеющей стали
|
 |
Назначение Заслонка поворотная FAF типа «LUG» (с резьбовыми проушинами) серии 3600 применяется в качестве запорно-регулирующей арматуры на трубопроводе.
Особенности конструкции:
Затвор FAF 3600 применяется в режиме регулирования, а также в режиме «открыть-закрыть».
За счет формы корпуса с отверстиями под болты, возможно использование затвора FAF 3600 LUG в качестве арматуры гарантирующую 100% герметичность:
1. В середине трубопровода.
2. В середине трубопровода с возможностью демонтажа части трубопровода без дренажа системы.
3. В конце трубопровода
Затворы с резьбовыми проушинами устанавливают как между фланцами, так и в конце линии. В этом случае проушины служат для крепления затвора к фланцу, а количество проушин соответствует количеству отверстий в ответных фланцах.
Затворы ФАФ серии 3600 комплектуются дисками из нержавеющей стали и вкладышами EPDM, NBR или VITON в зависимости от состава и температуры рабочей среды.
Наружное и внутреннее эпоксидное порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.
Заслонка FAF3600 подлежит автоматизации. На затвор FAF 3600 может устанавливаться редуктор, а так же пневматический или электрический привод. Верхний фланец позволяет монтаж приводов без дополнительных частей.
Страна происхождения Турция
Бренд FAF (ФАФ)
Серия 3600
Материал конструкции корпуса Чугун
Материал диска Нержавеющая сталь
Давление условное PN, МПа (кгс/см2) 1,6(16)
Класс герметичности А по ГОСТ 9544-93
Седловое уплотнение (вкладыш, манжета) EPDM(ЭПДМ), NBR(Нитрил), VITON(Фторкаучук)
Максимальная температура 130°C (EPDM/ЭПДМ), 100°C NBR(Нитрил), 220°C VITON(Фторкаучук)
Присоединение Межфланцевое. Ответные фланцы – воротниковые ГОСТ 12821-80, ГОСТ 33259-2015
Управление Рукоятка, редуктор, электропривод, пневмопривод.
Ед. изм шт
|
| Тип/Модель | ДУ | Вес |
| Затвор поворотный дисковый FAF 3600-040 Ру16 типа «LUG» с ручкой |
40 |
2,9 |
| Затвор поворотный дисковый FAF 3600-050 Ру16 типа «LUG» с ручкой |
50 |
3,6 |
| Затвор поворотный дисковый FAF 3600-065 Ру16 типа «LUG» с ручкой |
65 |
4,1 |
| Затвор поворотный дисковый FAF 3600-080 Ру16 типа «LUG» с ручкой |
80 |
5,1 |
| Затвор поворотный дисковый FAF 3600-100 Ру16 типа «LUG» с ручкой |
100 |
7,4 |
| Затвор поворотный дисковый FAF 3600-125 Ру16 типа «LUG» с ручкой |
125 |
9,3 |
| Затвор поворотный дисковый FAF 3600-150 Ру16 типа «LUG» с ручкой |
150 |
11,1 |
| Затвор поворотный дисковый FAF 3600-200 Ру16 типа «LUG» с ручкой |
200 |
18,8 |
| Затвор поворотный дисковый FAF 3600-250 Ру16 типа «LUG» с ручкой |
250 |
29,1 |
| Затвор поворотный дисковый FAF 3600-300 Ру16 типа «LUG» с ручкой |
300 |
41,5 |
| Затвор поворотный дисковый FAF 3600-350 Ру16 типа «LUG» с редуктором |
350 |
80 |
| Затвор поворотный дисковый FAF 3600-400 Ру16 типа «LUG» с редуктором |
400 |
120 |
| Затвор поворотный дисковый FAF 3600-450 Ру16 типа «LUG» с редуктором |
450 |
|
| Затвор поворотный дисковый FAF 3600-500 Ру16 типа «LUG» с редуктором |
500 |
|
| Затвор поворотный дисковый FAF 3600-600 Ру16 типа «LUG» с редуктором |
600 |
|
|
|
|
|
|
|
|
|
