Т-3020

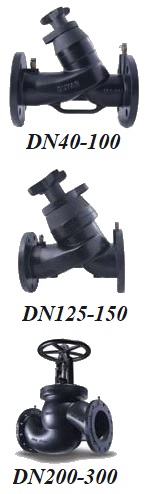

Статический балансировочный клапан Т-3020 из чугуна
с фланцевым присоединением.
|
 |
Назначение Статический балансировочный клапан с отверстием постоянного сечения Т-3020 предназначен установки в системах отопления, охлаждения и питьевого водоснабжения.
Фирма-изготовитель DUYAR
Код изготовителя T-3020
Страна происхождения Турция
Материал корпуса, крышки Чугун GG 25 - EN GJL 250
Маховик DN 40-150 Эбонит, DN 200-300 Чугун GG 25 - EN GJL 250
Ось Нержавеющая сталь X20Cr13 - AISI420
Диск Ковкий чугун GGG 40 - EN GJS 400-15 с покрытием из вулканизированного EPDM.
Измерительный ниппель Латунь CuZn40Pb2 - CW617N
Присоединение Фланцевое
Максимальное рабочее давление, МПа 1,6
Диапазон рабочей температуры -10 ... +120 °C
Особенности модели:
Точность установки Для каждого цикла имеется 20 положений, индикатор с шагом цикла 0,05.
Полное открытие для:
DN40 – 6 циклов.
DN50-100 – 8 циклов.
DN125-150 – 10 циклов.
DN200-250 – 12 циклов.
DN300 – 14 циклов.
Отличные результаты Так как криволинейные характеристики отражают расход, который увеличивает уровень хода клапана до 50% и понижает его после 50%; совершенная точность установки для циклов свыше 50%
Ед. изм шт
Технический рисунок балансировочного клапана Т-3020 DUYAR
|
| Тип/Модель | ДУ | Вес |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
40 |
8,65 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
50 |
11,60 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
65 |
15,80 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
80 |
20,45 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
100 |
36,45 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
125 |
69,20 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
150 |
95,60 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
200 |
182,00 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
250 |
275,80 |
| Статический балансировочный клапан Т-3020 фланцевый из чугуна |
300 |
311,50 |
|
|
|
|
|
|
|
|
