Ассортимент поставляемой нами продукции широк – от соединителей водопроводных сетей, до водомерных узлов, запорной арматуры и теплосчетчиков.

Манометры, термоманометры

ПОЛНЫЙ КАТАЛОГ С ЦЕНАМИ ВЫ МОЖЕТЕ НАЙТИ В ПРАЙС ЛИСТЕ !

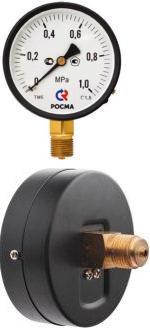

Манометр общетехнический тип ТМ серия 10, стандартное исполнение

Назначение  Манометры общетехнические типа ТМ серии 10 предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения Теплоснабжение, водоснабжение, вентиляция, машиностроение, а также все промышленные отрасли
Фирма-изготовитель  РОСМА
Страна происхождения  Россия
Техническая документация ТУ 4212-001-4719015564-2008, ГОСТ 2405-88
Диаметры корпуса Дк, мм  40, 50, 63, 100150
Класс точности  Дк40-63 - 2,5, Дк100-150 – 1,5.
Диапазон измерения max, МПа  до 100МПа ( в зависимости от типа манометра)
Температура рабочей среды (наибольшая)  150С
Температура окружающей среды  от -60 до +60С
Материал корпуса  Сталь 10
Цвет корпуса  Черный
Степень защиты  IP40
Материал кольца  Сталь 10 (цвет черный)
Чувствительный элемент  Медный сплав (100МПа - сталь 38ХМ)
Трибко-секторный механизм  Медный сплав
Материал циферблата  Алюминий (шкала черная на белом фоне)
Стекло Минеральное
Материал штуцера Медный сплав (100МПа - сталь 30 с никелевым покрытием)
Присоединение  Радиальное (с низу) или осевое (сзади)
Резьба присоединения  Дк40 М10х1 или G1/2”, Дк50-63 М12х1,5 или G1/4”, Дк100-150 М20х1,5 или G1/2”
Межповерочный интервал  2 года
Пример расшифровки обозначения манометра ТМ-510Р.00(0-1,6MPa)М20х1,5.1,5
ТМ - Технический манометр
5 - Соответствие диаметру корпуса / 100мм (Дк100)
1 - Материал корпуса / сталь
0 - Материал штуцера и чувствительного элемента  медный сплав
Р - Присоединение (расположение штуцера) / радиальное
0 - Гидрозаполнение / нет
0 - Электроконтактная приставка / нет
0-1,6 - Диапазон показаний давлений, МПа
М20х1,5 - Резьба присоединения
1,5 - Класс точности
Ед. изм  шт

Тип/МодельДУВес
Манометр общетехнический тип ТМ1 серии 10, РОСМА Дк40 0,06
Манометр общетехнический тип ТМ2 серии 10, РОСМА Дк50 0,1
Манометр общетехнический тип ТМ3 серии 10, РОСМА Дк63 0,13
Манометр общетехнический тип ТМ5 серии 10, РОСМА Дк100 0,32
Манометр общетехнический тип ТМ6 серии 10, РОСМА Дк150 0,68
Манометр общетехнический тип ДМ02-100 МЕТЕР

Назначение  Манометр общетехнический ДМ02-100 предназначен для измерения давления газообразных и жидких, не сильно вязких и не кристаллизующихся сред, не агрессивных по отношению к медным сплавам.
Фирма-изготовитель  МЕТЕР
Страна происхождения  Россия
Номинальный диаметр корпуса, мм  100
Класс точности  1,5
Пределы измерений бар/кгс/см2  до 25
Расположение штуцера  Радиальное
Резьба присоединения  Измерение в бар - G1/2”; измерение в кгс/см2 - М20х1,5
Температура рабочей среды (наибольшая)  160С
Температура окружающей среды  от -60 до +70С
Материал штуцера  Медный сплав
Измерительный элемент  Трубчатая пружина из медного сплава
Передаточный механизм  Трибка-секторный из медного сплава
Циферблат  Алюминий (цвет белый) с ограничительным штифтом; шкала черного цвета
Стрелка  Алюминий (цвет черный)
Материал корпуса Сталь (цвет черный)
Пылевлагозащищенность  IP40
Стекло Приборное
Кольцо  Стальное (крепление на винтах)
Межповерочный интервал  2 года
Средний срок службы  10 лет
Гарантия производителя  24 месяца
Среда рабочая  Нейтральная (вода, пар, масло, керосин, дизельное топливо)
Размер штуцера под ключ, мм  22 х 22
Масса прибора, кг 0,4
Ед. изм  шт

Пример расшифровки обозначения манометра ДМ02-100-1-М-0...16кгс/см2-1,5:
ДМ02 – Тип прибора  / МЕТЕР ДМ02
100 – Номинальный диаметр корпуса в мм
1 – Исполнение ( 1-е стандартное )
М – Вид резьбы ( М – метрическая, G – трубная цилиндрическая )
0...16кгс/см2 – Диапазон измерений и единица измерений давления
1,5 – Класс точности

Тип/МодельДУВес
Манометр общетехнический тип ДМ02-100 МЕТЕР Дк100 0,400
Манометр МП-100, МП-160

Назначение  Манометры МП-100, МП-160 предназначены для измерения избыточного и давления неагрессивных некристаллизующихся жидкостей, газов, паров.
Фирма-изготовитель  Завод теплотехнических приборов
Страна происхождения  Беларусь

Техническая документация ТУ РБ 37388602.002-96, ГОСТ 2405-88
Диаметры корпуса Дк, мм  100, 160
Материал корпуса  Сталь (цвет черный)
Класс точности  1,5
Единица диапазона измерений  МПа
Температура окружающей среды  от -50 до +50С
Степень защиты  IP40
Присоединение  Радиальное (с низу)
Резьба присоединения  М20х1,5 или G1/2”
Межповерочный интервал  2 года
Гарантийный срок эксплуатации  18 месяцев
Полный средний срок службы  10 лет
Ед. изм  шт

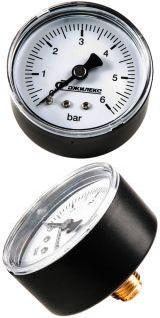

Манометр аксиальный МDА 50/6-1/4, Джилекс

Назначение  Манометр общетехнический МDА 50/6-1/4 предназначен для измерения и контроля давления в системе с повышенной точностью.
Фирма-изготовитель  Джилекс
Артикул по каталогу производителя  9003
Страна происхождения  Россия
Номинальный диаметр корпуса, мм  50
Пределы измерений от 0 до 6
Расположение штуцера  Аксиальное/осевое/сзади
Резьба присоединения  G1/4”
Материал штуцера  Медный сплав
Масса прибора, кг 0,15
Ед. изм  шт






Тип/МодельДУВес
Манометр аксиальный МDА 50/6-1/4 арт. 9003, от 0 до 6 бар, G1/4 Дк50 0,15
Манометры МП-50, МП-63 с присоединительной резьбой G1/4

Назначение  Для измерение избыточного давления жидких и газообразных некристаллизующихся сред
Фирма-изготовитель  Завод теплотехнических изделий
Страна происхождения  Беларусь
Особенности конструкции  Радиальное расположение штуцера
Температура рабочей среды (наибольшая)  -50/+60С
Предел измерений давления, МПа (кг/см2)  0-0,6
Класс точности  2,5
Степень защиты  IP40

Сведения о поверке  Первичная Госповерка
Межповерочный интервал  2 года
Материал корпуса  Пластмасса
Присоединение  Резьба G1/4
Комплект поставки  Прибор; паспорт прибора
Ед. изм  шт

Тип/МодельДУВес
Манометр МП-50 0-0,6МПа G 1/4B Дк50 0,10
Манометр МП-63 0-0,6МПа G 1/4B Дк63 0,11

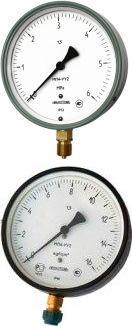

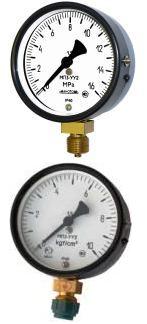

Манометр технический избыточного давления МП3-У

Назначение  Предназначены для измерения избыточного давления в сосудах и трубопроводах
Фирма-изготовитель  ОАО "Манотомь"
Страна происхождения  Россия
Регламентрирующий документ
ТУ 25-02.180335-84
Особенности конструкции  Радиальное расположение штуцера
Класс точности  1,51,0 - по заказу, кроме МП3-У на 0,6 кгс/см2

Диаметр корпуса, мм 100
Климатическое исполнение  У2
Межповерочный интервал  2 года

Степень защиты  IP40, IP53, IP54 - по заказу
Среда рабочая  Нейтральная
Температура рабочей среды (наибольшая)  +60 С
Температура окружающей среды  -50С до +60 С
Материал (основной)  Сталь с черным покрытием
Присоединение  Резьба М20х1,5
Комплект поставки  Прибор; паспорт прибора; техническое описание и инструкция по эксплуатации на партию 5шт
Ед. изм  шт


Тип/МодельДУВес
Манометр МП3-У 0-60 кПа / 0-0,6 кгс/см3 Дк100 0,7
Манометр МП3-У 0-100 кПа / 0-1 кгс/см2 Дк100 0,7
Манометр МП3-У 0-160 кПа / 0-1,6 кгс/см2 Дк100 0,7
Манометр МП3-У 0-250 кПа / 0-2,5 кгс/см2 Дк100 0,7
Манометр МП3-У 0-400 кПа / 0-4 кгс/см2 Дк100 0,7
Манометр МП3-У 0-600 кПа / 0-6 кгс/см2 Дк100 0,7
Манометр МП3-У 0-1 МПа / 0-10 кгс/см2 Дк100 0,7
Манометр МП3-У 0-1,6 МПа / 0-16 кгс/см2 Дк100 0,7
Манометр МП3-У 0-2,5 МПа / 0-25 кгс/см2 Дк100 0,7
Манометр МП3-У 0-4 МПа / 0-40 кгс/см2 Дк100 0,7
Манометр МП3-У 0-6 МПа / 0-60 кгс/см2 Дк100 0,7
Манометр МП3-У 0-10 МПа / 0-100 кгс/см2 Дк100 0,7
Манометр МП3-У 0-16 МПа / 0-160 кгс/см2 Дк100 0,7
Манометр МП3-У 0-25 МПа / 0-250 кгс/см2 Дк100 0,7
Манометр МП3-У 0-40 МПа / 0-400 кгс/см2 Дк100 0,7
Манометр МП3-У 0-60 МПа / 0-600 кгс/см2 Дк100 0,7
Манометр МП3-У 0-100 МПа / 0-1000 кгс/см2 Дк100 0,7
Манометр МП3-У 0-160 МПа / 0-1600 кгс/см2 Дк100 0,7
Манометр технический избыточного давления МП4-У

Назначение  Манометр МП-4У предназначен для измерения избыточного давления в сосудах и трубопроводах
Фирма-изготовитель  ОАО "Манотомь"
Страна происхождения  Россия
Регламентирующий документ
  ТУ 25-02.180335-84
Особенности конструкции  Радиальное расположение штуцера
Класс точности  1,51,0 - по заказу, кроме на 0,6 кгс/см2

Диаметр корпуса, мм 160
Климатическое исполнение  У2
Межповерочный интервал  2 года

Степень защиты  IP40, IP53, IP54 - по заказу
Среда рабочая  Нейтральная
Температура рабочей среды (наибольшая)  +60 С
Температура окружающей среды  -50С до +60 С
Материал (основной)  Сталь с черным покрытием
Присоединение  Резьба М20х1,5
Комплект поставки  Прибор; паспорт прибора; техническое описание и инструкция по эксплуатации на партию 5шт
Ед. изм  шт

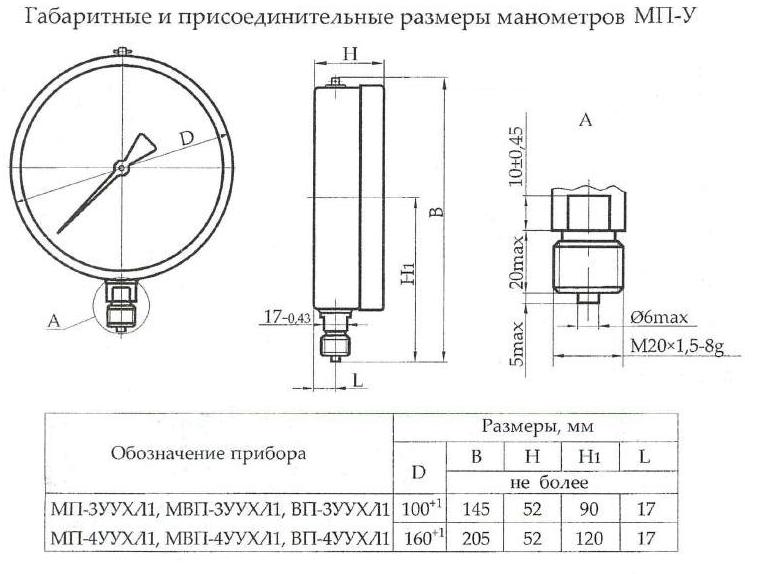

Габаритные и присоединительные размеры манометров МП-3У, МП-4У

Тип/МодельДУВес
Манометр МП4-У 0-60 кПа / 0-0,6 кгс/см2 Дк160 1,2
Манометр МП4-У 0-100 кПа / 0-1 кгс/см2 Дк160 1,2
Манометр МП4-У 0-160 кПа / 0-1,6 кгс/см2 Дк160 1,2
Манометр МП4-У 0-250 кПа / 0-2,5 кгс/см2 Дк160 1,2
Манометр МП4-У 0-400 кПа / 0-4 кгс/см2 Дк160 1,2
Манометр МП4-У 0-600 кПа / 0-6 кгс/см2 Дк160 1,2
Манометр МП4-У 0-1 МПа / 0-10 кгс/см2 Дк160 1,2
Манометр МП4-У 0-1,6 МПа / 0-16 кгс/см2 Дк160 1,2
Манометр МП4-У 0-2,5 МПа / 0-25 кгс/см2 Дк160 1,2
Манометр МП4-У 0-4 МПа / 0-40 кгс/см2 Дк160 1,2
Манометр МП4-У 0-6 МПа / 0-60 кгс/см2 Дк160 1,2
Манометр МП4-У 0-10 МПа / 0-100 кгс/см2 Дк160 1,2
Манометр МП4-У 0-16 МПа / 0-160 кгс/см2 Дк160 1,2
Манометр МП4-У 0-25 МПа / 0-250 кгс/см2 Дк160 1,2
Манометр МП4-У 0-40 МПа / 0-400 кгс/см2 Дк160 1,2
Манометр МП4-У 0-60 МПа / 0-600 кгс/см2 Дк160 1,2
Манометр МП4-У 0-100 МПа / 0-1000 кгс/см2 Дк160 1,2
Манометр МП4-У 0-160 МПа / 0-1600 кгс/см2 Дк160 1,2

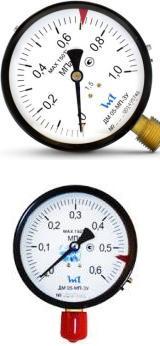

Манометр радиальный ДМ 05-МП-3У

Назначение  Манометр ДМ 05-МП-3У предназначен для измерения избыточного давления жидкостей, газа и пара.
Область применения  Системы тепловых коммуникаций, водоснабжение, нагревательные устройства, паровые и водяные котлы.
Фирма-изготовитель  ПАО "Стеклоприбор"
Страна происхождения  Украина
Регламентрирующий документ

ТУ У 33.2-14307481-031.2005
Особенности конструкции  Радиальное расположение штуцера
Класс точности  1,5
Диаметр корпуса, мм 100

Материал штуцера и рабочей камеры  Латунь
Климатическое исполнение по ГОСТ 15150-69  УХЛ1
Межповерочный интервал  2 года


Степень защиты  IP40
Среда рабочая  Жидкость, пар, газ
Температура рабочей среды (наибольшая)  +150 С
Температура окружающей среды  -70С до +50 С
Материал (основной)  Сталь с черным покрытием

Тип стекла  Техническое
Присоединение  Резьба М20х1,5 или G1/2
Гарантийный срок хранения и эксплуатации  1 год с момента ввода в эксплуатацию.

Ед. изм  шт

Тип/МодельВес
Манометр ДМ 05-МП-3У радиальный Дк100 1,0/1,6/2,5/4,0МПа М20х1,5 или G1/2 0,300
Манометр Wika 111.10 деформационный с трубчатой пружиной

Назначение  Манометр Wika с трубкой Бурдона тип 111.10 предназначен для измерения избыточного давления газообразных и жидких сред, с низкой вязкостью, не кристаллизующихся, и не агрессивных к медным сплавам.
Область применения Отопление, вентиляция, кондиционирование воздуха, пневматические устройства, медицинское оборудование.
Фирма-изготовитель  "WIKA Alexander Wiegand GmbH&Co.KG"
Страна происхождения  Германия

Тип(модель)  111.10 (радиальное присоединение)
Исполнение  Стандартное
Особенности конструкции  Радиальное расположение штуцера (подключение снизу)
Среда рабочая  Нейтральная

Диаметр корпуса прибора, мм  40, 50, 63, 100
Материал корпуса Сталь, пластик
Класс точности  1,6/2,5

Единицы шкалы  бар, кгс/см2
Степень защиты  IP44

Межповерочный интервал  2 года
Температура рабочей среды (наибольшая)  +150С
Температура окружающей среды  -40С до +60С
Комплект поставки  Манометр Wika 111.10; паспорт
Средний срок службы
  10 лет
Ед. изм  шт

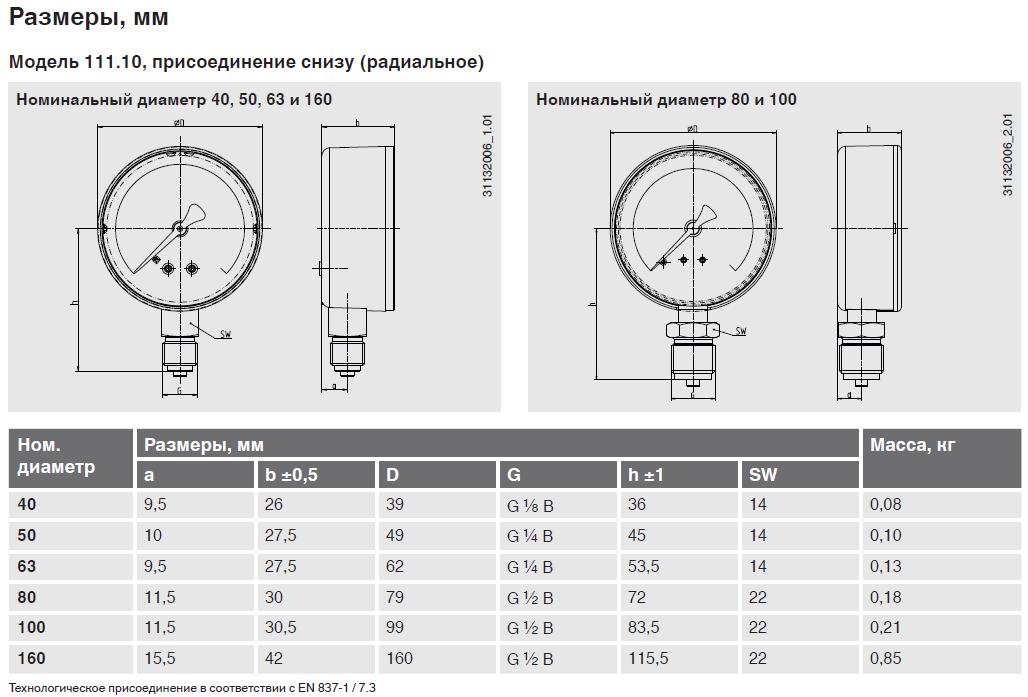

Размеры манометра Wika модель 111.10 присоединение радиальное (снизу)

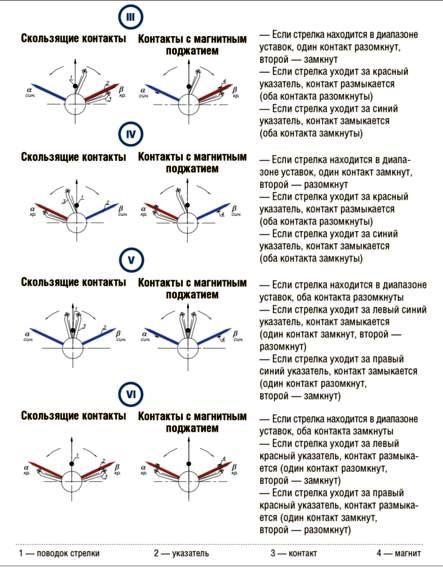

Манометр ДМ 2010Сг сигнализирующий, корпус 100мм

Назначение  Манометр ДМ2010Сг предназначен измерения избыточного давления неагрессивных некристаллизующихся жидкостей, газов и паров и управления внешними электрическими цепями от сигнализирующего устройства прямого действия
Страна происхождения  Россия
Фирма-изготовитель  ОАО «Манотомь»
Регламентирующий документ ТУ 4212-040-00225590-2001
Класс точности  1,5
Температура окружающей среды  -50С +60С
Ток нагрузки, А  не более – 1,0 А
Напряжение питания, В  Не более – 380 В переменного и 220 В постоянного тока
Диаметр корпуса прибора, мм  100
Степень защиты корпуса  IP 53
Присоединение  Резьба М20х1,5
Исполнение  Корпус с задним фланцем для крепления и радиальным штуцером.
Исполнение сигнализирующего устройства:
III (два размыкающих контакта);
IV (два замыкающих контакта);
базовое исполнение  (один размыкающий, другой замыкающий);
VI (один замыкающий, другой размыкающий)
Гарантийный срок эксплуатации  3 года
Средний срок службы, не менее  10 лет.
Комплект поставки  Манометр ДМ2010Сг; паспорт прибора
Масса, кг  1,0
Ед. изм  шт
Параметры и варианты исполнений сигнализирующего устройства для сигнализирующих манометров


Манометр ДМ 2005Сг сигнализирующий, корпус 160мм

Назначение  Манометр ДМ2005Сг предназначен измерения избыточного давления неагрессивных некристаллизующихся жидкостей, газов и паров и управления внешними электрическими цепями от сигнализирующего устройства прямого действия
Страна происхождения  Россия

Фирма-изготовитель  ОАО «Манотомь»
Регламентирующий документ ТУ 4212-040-00225590-2001
Класс точности  1,5
Температура окружающей среды  -50С +60С
Ток нагрузки, А  не более – 1,0 А
Напряжение питания, В  Не более – 380 В переменного и 220 В постоянного тока
Диаметр корпуса прибора, мм  160
Степень защиты корпуса  IP 40
Присоединение  Резьба М20х1,5
Исполнение  Корпус манометра без фланца и корпус манометра с фланцем для крепления.
Исполнение сигнализирующего устройства:

III (два размыкающих контакта);
IV (два замыкающих контакта);
базовое исполнение  (один размыкающий, другой замыкающий);
VI (один замыкающий, другой размыкающий)
Гарантийный срок эксплуатации  3 года
Средний срок службы, не менее  10 лет.
Комплект поставки  Манометр ДМ2005Сг; паспорт прибора
Масса, кг  1,6
Ед. изм  шт

Параметры и варианты исполнений сигнализирующего устройства для сигнализирующих манометров

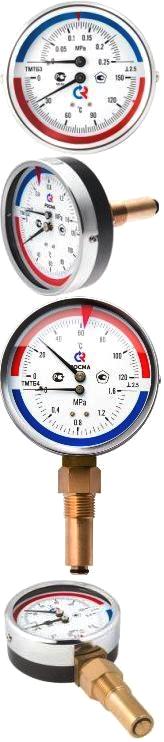

Термоманометр ТМТБ-3, ТМТБ-4 осевое, радиальное присоединение

Назначение  Комбинированный прибор типа ТМТБ предназначен для измерения температуры и избыточного давления неагрессивных к медным сплавам сред.
Область применения  Термоманаметр ТМТБ применяется в системах отопления, водоснабжении, бойлерах, паровых котлах и т.д.
Объединяет в одном корпусе манометр и термометр, имеет две шкалы - давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
Фирма-изготовитель  РОСМА
Страна происхождения  Россия

Тип  ТМТБ
Регламентирующий документ ТУ 4212-001-4719015564-2008, ГОСТ 2405-88
Диаметр корпуса, мм  80 и 100
Особенности конструкции  манометры с доп.устройством тип МУ
Класс точности  2,5
Диапазон показаний температур, °С  0-120°С, 0-150°С

Диапазон показаний давления, МПа  0-0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Длина погружной части, мм  46, 64, 100
Степень защиты  IP40

Материал корпуса  Сталь 10, цвет черный
Стекло  Минеральное
Материал штуцера манометра  Медный сплав

Материал штока термометра  Нержавеющая сталь 08X18Н10
Присоединение  Осевое или радиальное
Резьба присоединения  G 1/2 (на клапане)
Комплект поставки  Прибор, автоматический запорный клапан, паспорт прибора

Межповерочный интервал  2 года
Масса термоманаметра ТМТБ-3 (80мм) – 0,37кг, ТМТБ-4 (100мм) – 0,44кг
Пример расшифровки обозначения термоманометра ТМТБ-31Р.2(0-150С)(0-1,6MPa)G1/2.2,5
ТМТБ - Термоманометр тип
3 - Соответствие диаметру корпуса / 80мм (Дк80)
1 - Материал корпуса / сталь
Р - Присоединение (расположение штуцера) / радиальное

2 – Длина погружной части / 64мм
0-150С – Диапазон показаний температур / °С
0-1,6
MPa – Диапазон показаний давления / МПа
G1/2 - Резьба присоединения
2,5 - Класс точности
Ед. изм  шт

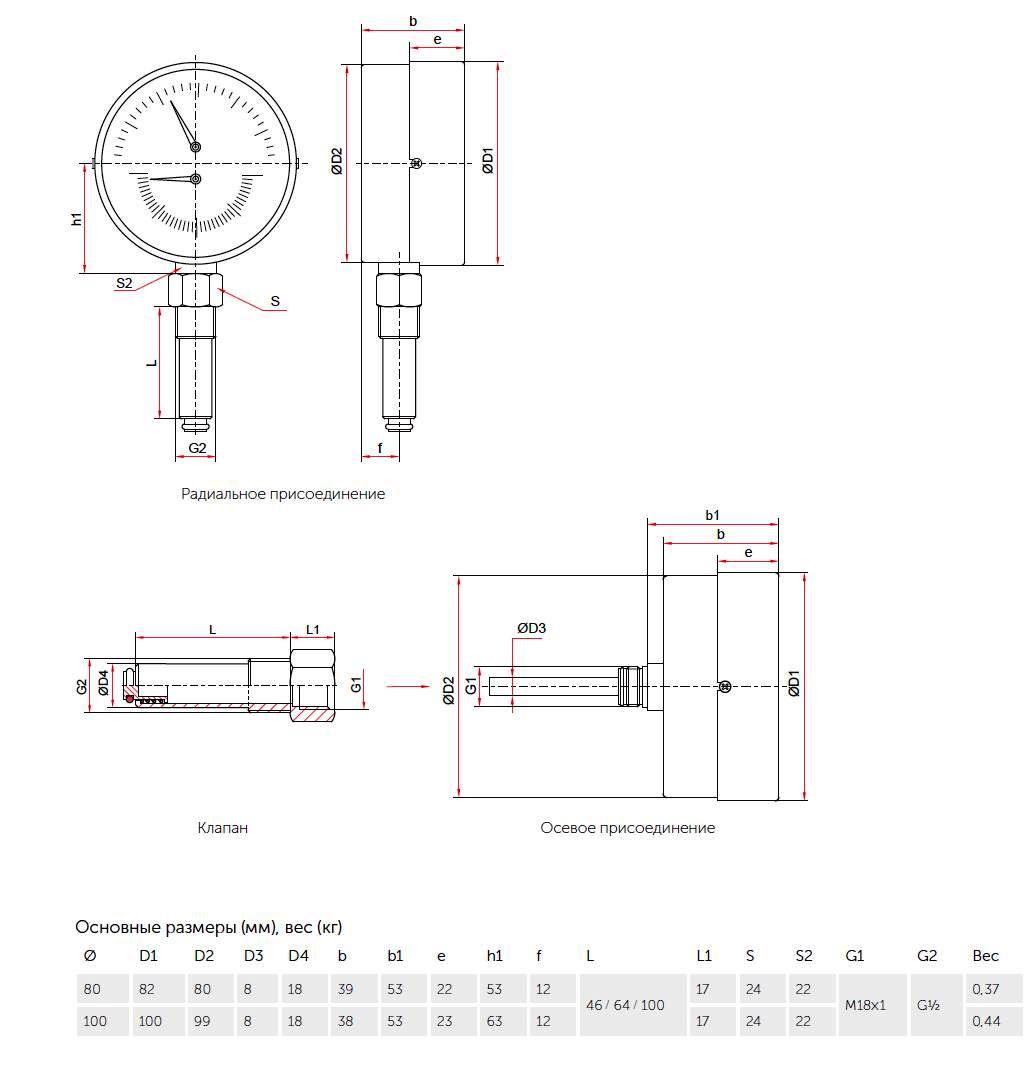

Технический чертеж термоманометра ТМТБ-3, ТМТБ-4

Термоманометр Wika модель 100.10 (старое обозначение WP 80R)

Назначение  Комбинированный прибор типа 100.10 предназначен для измерения температуры и избыточного давления неагрессивных к медным сплавам сред.
Область применения  Термоманаметр Wika 100.10  применяется в системах отопления, водоснабжении, бойлерах, паровых котлах и т.д.
Монтаж Термоманометр устанавливается непосредственно в точке измерения с помощью штока. Наличие клапана позволяет вывинтить измерительный прибор без слива теплоносителя из системы отопления. Благодаря сочетанию манометра и биметаллического термометра данный измерительный прибор может использоваться в самых разнообразных применениях.
Фирма-изготовитель  Wika
Страна происхождения  Германия, Польша

Тип(модель)  100.10 (Вверху индикация температуры, внизу индикация давления)
Диаметр корпуса, мм  80
Класс точности  Давление 2,5, Температура +/- 2,5°С
Диапазон показаний температур, °С  0-120°С, 0-150°С

Диапазон показаний давления, бар  0-6 / 10 / 16
Материал корпуса  Сталь углеродистая, цвет черный лакированный
Стекло  Пластмасса, прозрачная, защелкивающееся
Измерительные элементы
Давление: трубка Бурдона, медный сплав.
Температура: биметаллическая спираль, медный сплав
Присоединение  Радиальное/снизу (LM)
Резьба присоединения  G 1/2 (на клапане)

Межповерочный интервал  2 года
Масса термоманаметра Wika 100.10.080  – 0,3кг
Ед. изм  шт

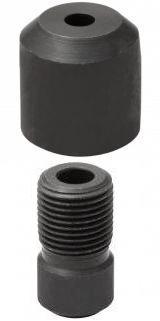

Бобышка приварная для установки манометра, крана для манометров

Назначение  Закладная деталь - бобышка приварная предназначена для монтажа манометра, крана для манометра, отводов (отборных устройств) на трубопроводе и технологическом оборудовании. Применение бобышек различных исполнений обеспечивает простоту установки необходимых приборов и их удобной замены.
Особенности конструкции Деталь представляет собой толстостенную гильзу. С одной стороны внутренняя или наружная резьба, с противоположной стороны предусмотрена заготовка для приварной установки. После монтажа изделия на трубопровод, достаточно только ввернуть целевое устройство в бобышку.
Страна происхождения  Россия
Фирма-изготовитель  РОСМА
Материал исполнения Углеродистая сталь 10
Рабочее давление  40МПа
Присоединение к трубопроводу Сварка
Присоединение к прибору  Резьба G 1/2, М20х1,5, NPT 1/2
Ед. изм  шт

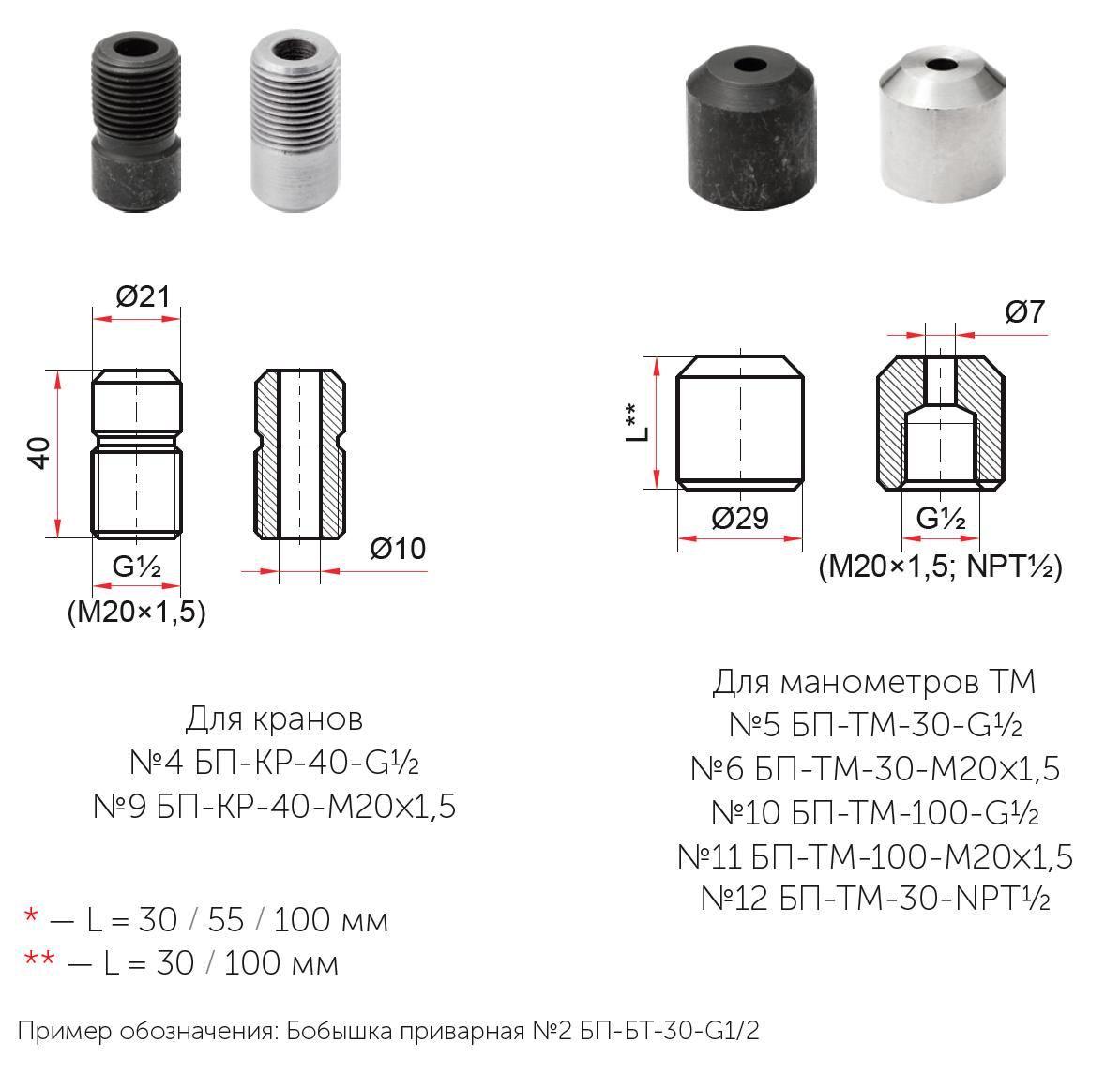

Технический чертеж бобышек приварных

Тип/Модель
Бобышка под манометр №5 БП-ТМ-30-G1/2
Бобышка под манометр №6 БП-ТМ-30-М20х1,5
Бобышка под манометр №10 БП-ТМ-100-G1/2
Бобышка под манометр №11 БП-ТМ-100-М20х1,5
Бобышка под манометр №12 БП-ТМ-30-NPT1/2
Бобышка под кран для манометра №4 БП-КР-40-G1/2
Бобышка под кран для манометра №9 БП-КР-40-М20х1,5
Клапан VE2 G1/2 запорный кнопочный для установки манометра

Назначение  Клапан VE2 предназначен для автоматического перекрытия и сброса давления со стороны манометра.
Страна происхождения  Германия
Фирма-изготовитель AZ-INTEC GmbH
Серия
VE2
Рабочая среда  Неагрессивные жидкости, газы
Материал (основной) Латунь
Уплотнение  NBR (Бутадиен-нитрильный каучук  )
Рабочее давление  0,5МПа
Максимальное давление  1,0МПа
Максимальная рабочая температура 70°С
Резьба присоединения  G1/2
Исполнение  Внутренняя - Внутренняя резьба
Ед. изм  шт

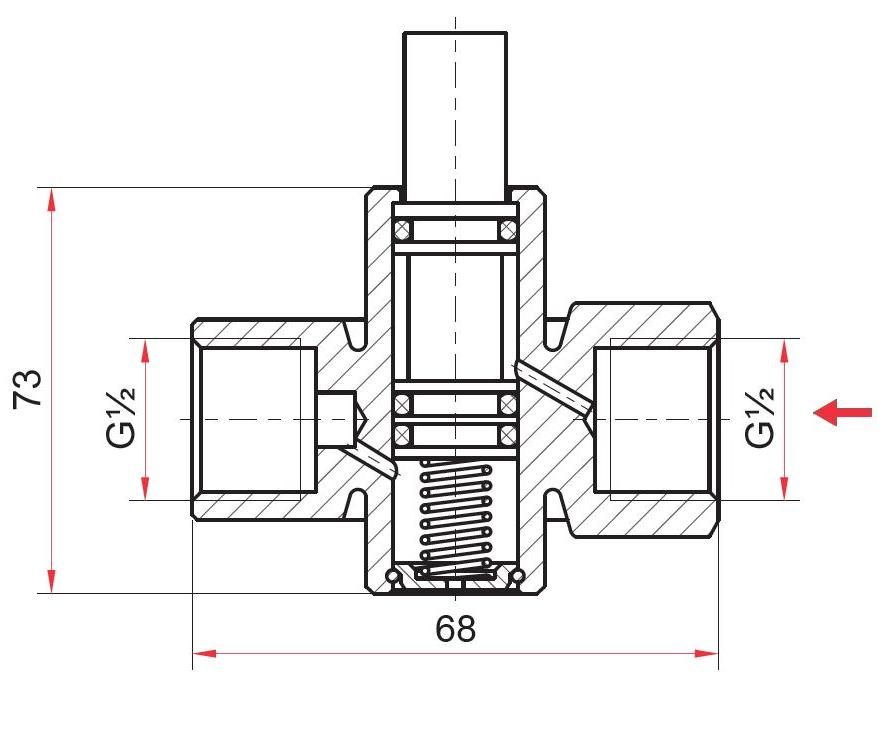

Технический чертеж клапана VE2

Тип/МодельДУВес
Клапан VE2 G1/2 запорный кнопочный для установки манометра 15 - 1/2" 0,260
Кран пробковый трехходовой натяжной муфтовый для манометра 11б18бк (11б38бк)

Назначение  Кран пробковый трехходовой натяжной муфтовый для манометра 11б18бк предназначен для присоединения манометров, вакуумметров и других приборов к магистралям с рабочей средой и сброса давления.
Особенность конструкции  Три положения крана трехходового позволяют: соединить трубопровод с рабочим манометром, подключить контрольный манометр или перекрыть трубопровод для замены манометра.
Страна происхождения  Россия
Фирма-изготовитель  Пензапромарматура
Регламентирующий документ  ТУ 3712-001-53719263-2006
Материал (основной)  Латунь
Среда рабочая  Вода, воздух, пар, масло, нефть
Температура рабочей среды (наибольшая)  140С (Вода, воздух, пар, масло, нефть), 225С (Пар)

Температура окружающей среды  -40С…+40С
Давление условное PN, МПа
  1,6

Давление пробное(испытательное) PN, МПа  2,4
Проход условный DN, мм  15
Климатическое исполнение, ГОСТ 15150-69  У3 (нижнее значение: -40С)
Герметичность на затворе, ГОСТ 9544-93  Класс D

Присоединение  G1/2 на входе – к трубопроводу, М20х1,5 на выходе – к манометру

Вариант исполнения крана 11б18бк  С рукояткой или без(под ключ), с контрольным фланцем для манометра или без.
Комплект поставки  Кран в сборе.

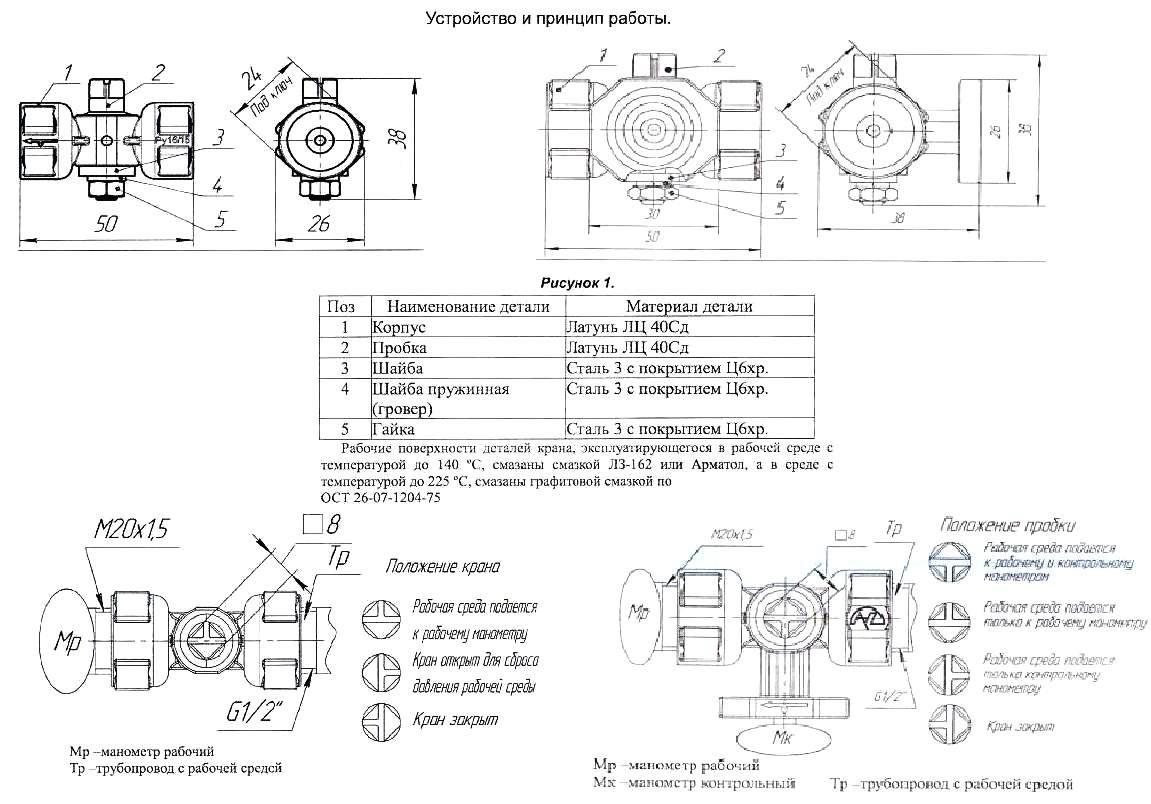

Чертеж крана 11б18бк

Тип/МодельДУВес
Кран трехходовой для манометра 11б18бк(у) G1/2-М20х1,5 без фланца 15 0,101
Кран трехходовой для манометра 11б18бк(у) G1/2-М20х1,5 без фланца с ручкой 15 0,101
Кран трехходовой для манометра 11б18бк(ф) G1/2-М20х1,5 с фланцем 15 0,133
Кран трехходовой для манометра 11б18бк(ф) G1/2-М20х1,5 с фланцем и ручкой 15 0,133

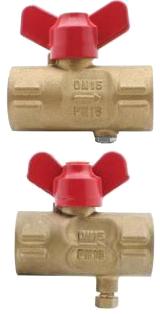

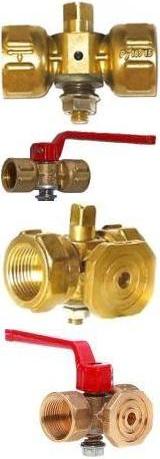

Кран шаровой трехходовой муфтовый для манометра 11б27п(м) со спуском
или краном Маевского


Назначение  Кран шаровой трехходовой муфтовый для манометра 11б27п(м) предназначен для присоединения манометра к магистрали с рабочей средой и сброса давления.
Страна происхождения  Россия
Фирма-изготовитель  Пензапромарматура
Регламентирующий документ  ТУ 3712-002-53719263-2009
Материал (основной)  Латунь
Среда рабочая  Вода, воздух, пар, масло, нефть
Температура рабочей среды (наибольшая)  140С (Вода, воздух, пар, масло, нефть), 225С (Пар)

Температура окружающей среды  -40С…+40С
Давление условное PN, МПа
  1,6


Давление пробное(испытательное) PN, МПа  2,4 (вода, пар, масла, нефтепродукты)
Давление пробное(испытательное) PN, МПа  0,6 (воздух)
Проход условный DN, мм  15
Климатическое исполнение, ГОСТ 15150-69  У3 (нижнее значение: -40С)
Герметичность на затворе, ГОСТ 9544-93  Класс А
Присоединение  Резьба присоединения к трубопроводу - G1/2 (на входе),  Резьба присоединения к манометру - М20х1,5 или G1/2 (на выходе)


Вариант исполнения крана 11б27п(м)  Ручка бабочка, со спуском, с краном Маевского.
Комплект поставки  Кран в сборе.

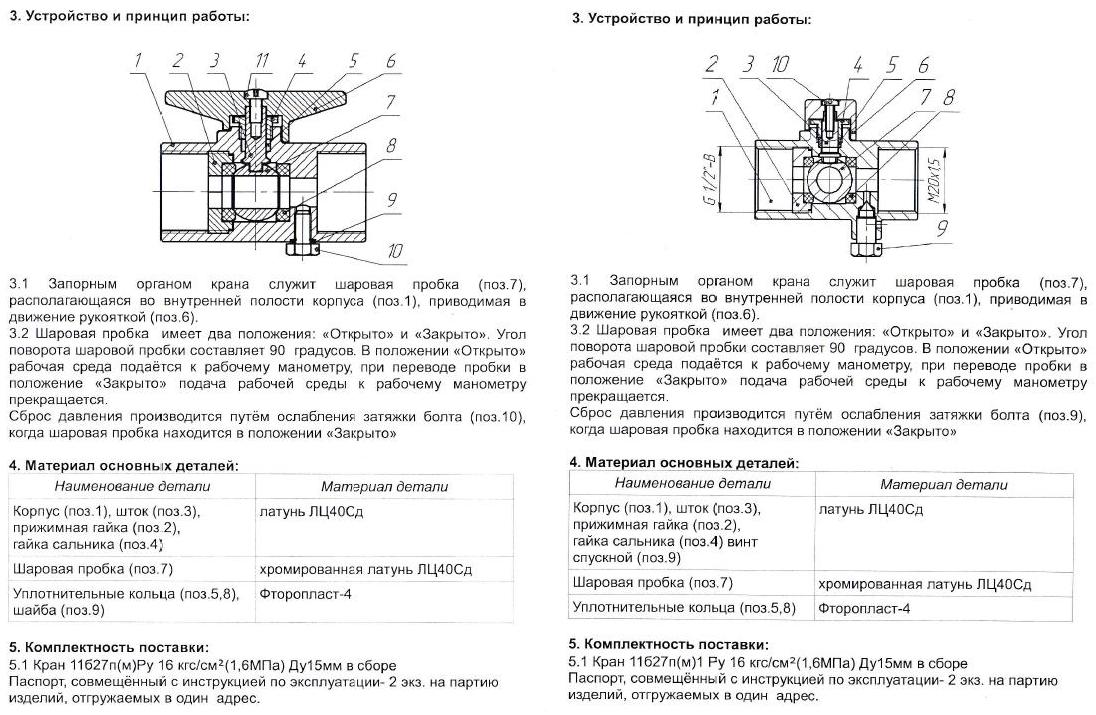

Чертеж крана 11б27п(м)

Тип/МодельДУВес
Кран для манометра 11б27п(м) G1/2-М20х1,5 со спуском, ручка-бабочка 15 0,117
Кран для манометра 11б27п(м)1 G1/2-М20х1,5 с краном Маевского, ручка-бабочка 15 0,125
Кран для манометра 11б27п(м)2 G1/2-G1/2 с краном Маевского, ручка-бабочка 15 0,125

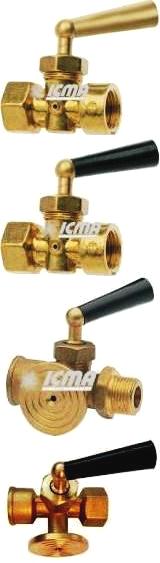

Кран для манометра ICMA арт. 151, 158, 159, 183

Назначение  Кран для манометра ICMA предназначен для присоединения рабочего манометра к магистрали с рабочей средой и проверки его показаний с помощью контрольного манометра.
Страна происхождения  Италия
Фирма-изготовитель  ICMA S.p.A

Артикулы  151, 158, 159, 183
Материал корпуса
Латунь
Материал прокладки Sigrafer (арт. 151); Безасбестовое волокно (арт. 158, 160)
Материал ручки  ICMA 151 – Латунь; ICMA 158, 160 – PCV; ICMA 159 - PP40% nat
Среда рабочая  Вода, пар

Температура рабочей среды (наибольшая)  Вода 90°C (арт. 158, 160); Вода 80°C (арт. 159); Пар 230°C (арт. 151).
Давление условное PN, МПа  1,6
Проход условный DN, мм  15
Присоединение(резьба):

ICMA арт. 151 90151AD05 внутренняя G1/2 - внутренняя G1/2
ICMA арт. 158 90158AD05 внутренняя G1/2 - внутренняя G1/2
ICMA арт. 159 90159AD05 внутренняя G1/2 - наружная G1/2 + фланец для контрольного манометра
ICMA арт. 183 90183AD05 внутренняя G1/2 - внутренняя G1/2 + фланец для контрольного манометра
ICMA арт. 183 90183ADAO05 внутренняя G1/2 - внутренняя М20х1,5 + фланец для контрольного манометра
Комплект поставки  Кран для манометра ICMA с ручкой
Ед. изм  шт

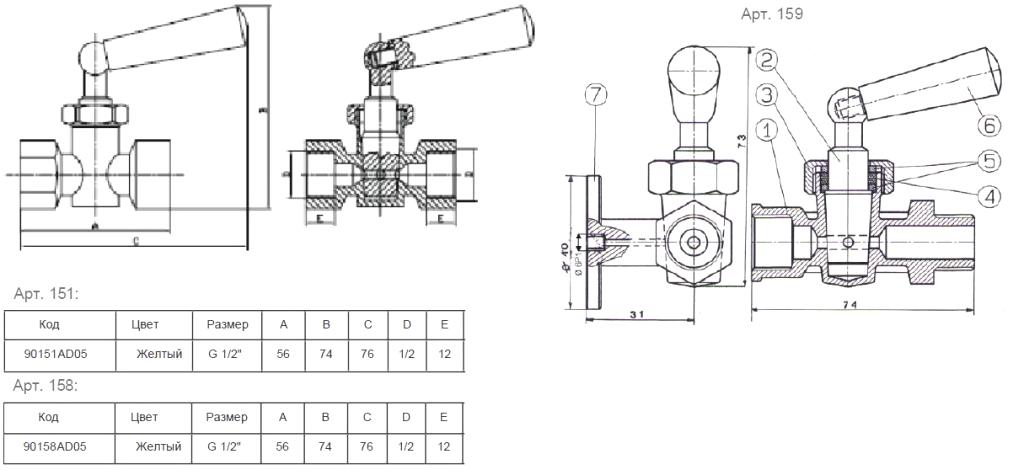

Технические данные кранов для манометра ICMA 151, 158, 159

Тип/МодельДУВес
90151AD05 Кран для манометра ICMA 151 G1/2 внутренняя резьба 15 0,196
90158AD05 Кран для манометра ICMA 158 G1/2 внутренняя резьба 15 0,172
90159AD05 Кран для манометра ICMA 159 с фланцем G1/2 внутренняя-наружная резьба 15 0,280
90183AD05 Кран для манометра ICMA 183 с фланцем G1/2 внутренняя-внутренняя резьба 15 0,264
90183ADAO05 Кран для манометра ICMA 183 с фланцем G1/2-М20х1,5 внутренняя-внутренняя резьба 15 0,268

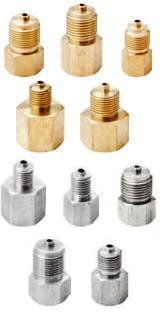

Переходники для подключения с резьбой G1/2, М20х1,5, М12х1,5, G1/4, G1/8, NPT1/8

Назначение  Переходники предназначены для монтажа средств измерения давления, 3-ходовых кранов, запорных клапанов, дополнительных принадлежностей и т.д. для адаптации соединения в тех случаях, когда резьба в точке отбора давления отличается от резьбы штуцера манометра или двух наружных резьб одинакового или разного размеров.
Страна происхождения  Россия, Германия
Материал (основной)  Латунь, сталь, нержавеющая сталь
Среда рабочая  Вода, пар

Давление рабочее PN, МПа  25МПа(латунь); 60МПа(нержавеющая сталь)

Резьба присоединения  G1/2, М20х1,5, М12х1,5, G1/4, G1/8, NPT1/8
Ед. изм  шт

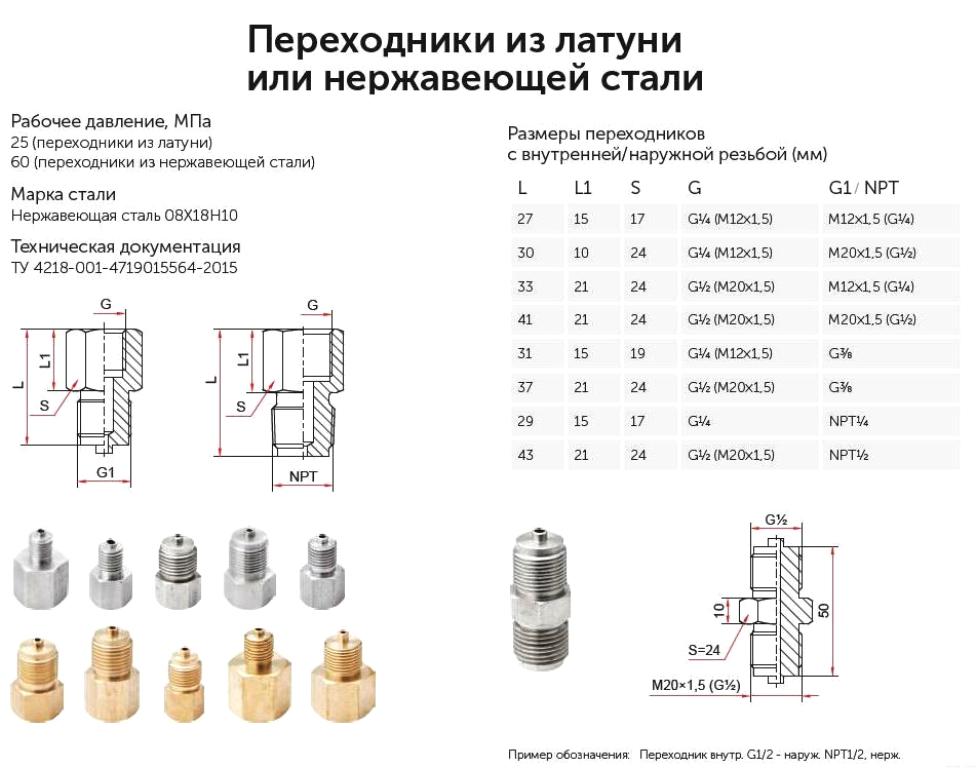

Технические данные переходников для манометра

Тип/МодельДУВес
Переходник латунный резьба внутренняя G1/2 - наружная М20х1,5 ВР G1/2 - НР М20х1,5 0,080
Переходник латунный резьба внутренняя М20х1,5 - наружная G1/2 ВР М20х1,5 - НР G1/2 0,080
Переходник латунный резьба наружная М20х1,5 - наружная G1/2 НР М20х1,5 - НР G1/2 0,080
Переходник латунный резьба внутренняя G1/2 - наружная М12х1,5 ВР G1/2 - НР М12х1,5 0,080
Переходник латунный резьба внутренняя G1/2 - наружная G1/4 ВР G1/2 - НР G1/4 0,080
Переходник латунный резьба внутренняя М20х1,5 - наружная М12х1,5 ВР М20х1,5 - НР М12х1,5 0,080
Переходник латунный резьба внутренняя М20х1,5 - наружная G1/4 ВР М20х1,5 - НР G1/4 0,080
Переходник латунный резьба внутренняя G1/4 - наружная G1/2 ВР G1/4 - НР G1/2 0,080
Переходник латунный резьба внутренняя G1/4 - наружная М20х1,5 ВР G1/4 - НР М20х1,5 0,080
Переходник латунный резьба внутренняя М12х1,5 - наружная М20х1,5 ВР М12х1,5 - НР М20х1,5 0,080
Переходник латунный резьба внутренняя М12х1,5 - наружная G1/2 ВР М12х1,5 - НР G1/2 0,080
Переходник латунный резьба внутренняя М12х1,5 - наружная G1/4 ВР М12х1,5 - НР G1/4 0,080
Переходник латунный резьба внутренняя G1/4 - наружная М12х1,5 ВР G1/4 - НР М12х1,5 0,080
Переходник латунный резьба внутренняя G1/8 - наружная NPT1/8 ВР G1/8 - НР NPT1/8 0,080
Переходник из нержавеющей стали резьба внутренняя G1/2 - наружная М20х1,5 ВР G1/2 - НР М20х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя М20х1,5 - наружная G1/2 ВР М20х1,5 - НР G1/2 0,080
Переходник из нержавеющей стали резьба наружная G1/2 - наружная М20х1,5 НР G1/2 - НР М20х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя G1/2 - наружная М12х1,5 ВР G1/2 - НР М12х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя G1/2 - наружная G1/4 ВР G1/2 - НР G1/4 0,080
Переходник из нержавеющей стали резьба внутренняя М20х1,5 - наружная М12х1,5 ВР М20х1,5 - НР М12х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя М20х1,5 - наружная G1/4 ВР М20х1,5 - НР G1/4 0,080
Переходник из нержавеющей стали резьба внутренняя G1/4 - наружная G1/2 ВР G1/4 - НР G1/2 0,080
Переходник из нержавеющей стали резьба внутренняя G1/4 - наружная М20х1,5 ВР G1/4 - НР М20х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя М12х1,5 - наружная М20х1,5 ВР М12х1,5 - НР М20х1,5 0,080
Переходник из нержавеющей стали резьба внутренняя М12х1,5 - наружная G1/2 ВР М12х1,5 - НР G1/2 0,080
Переходник из нержавеющей стали резьба внутренняя М12х1,5 - наружная G1/4 ВР М12х1,5 - НР G1/4 0,080
Переходник из нержавеющей стали резьба внутренняя G1/4 - наружная М12х1,5 ВР G1/4 - НР М12х1,5 0,080



© 2006-2019 Все права защищены. vodopribor.ru.
Rambler's Top100 Яндекс цитирования Free Page Rank Tool
